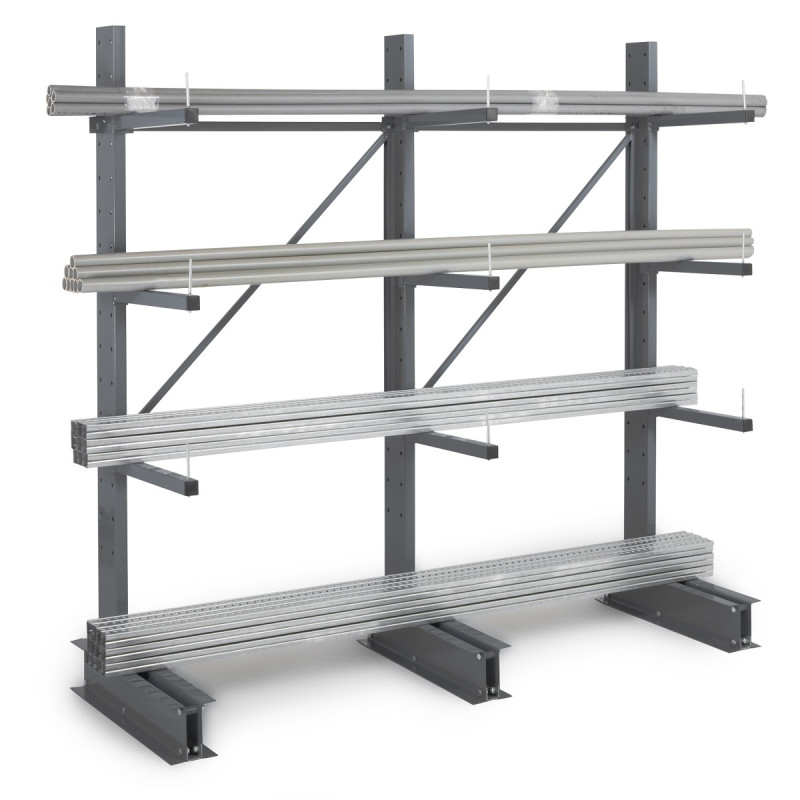

Cantilever simple face charge légère – Rayonnage pour charges longues, hauteur 2000 mm, 3 niveaux
Stockage horizontal de charges longues – Hauteur 2000 mm
Rayonnage de stockage pour charges longues (tubes, profilés, planches…). Réglage des niveaux tous les 100 mm pour un référencement optimisé.
Utilisations :
Les Cantilevers sont utilisés dans :
- Les ateliers
- Les entrepôts
- Les hangars
- Les magasins
Montage facile par boulonnement des bras sur les colonnes. Butées amovibles en option avec d’autres accessoires.
Description :
A quoi sert un rayonnage cantilever ?
Un rayonnage cantilever est utilisé pour stocker des marchandises longues, lourdes ou encombrantes telles que :
- Des tuyaux
- Des plaques de métal
- Des poutres
- Des planches
- Des profilés
- Des panneaux
- Des barres
Les rayonnages cantilever sont largement utilisés dans les :
- Entrepôts
- Usines
- Magasins de bricolage
- Quincailleries
- Grandes surfaces de vente
- Chantiers de construction
Le système est constitué de bras en porte-à-faux qui supportent les charges en toute sécurité et permettent un accès facile pour le chargement et le déchargement.
Attention :
Sur ce cantilever, le chargement est manuel.
Capacités :
- Capacité de charge maximale par colonne : 830 à 1070 kg (Charge Uniformément Répartie).
- Charges maximales par bras : entre 186 et 261 kg (Charge Uniformément Répartie).
Ce cantilever léger simple face, fabriqué en France, est disponible en plusieurs dimensions :
- Hauteur : 2000 mm sur 3 niveaux
- Longueur : 1000, 1250 ou 1500 mm
- Profondeur : 600, 700, 800 mm
Colonne, embase, contreventement et bras en gris graphite (RAL 7024).

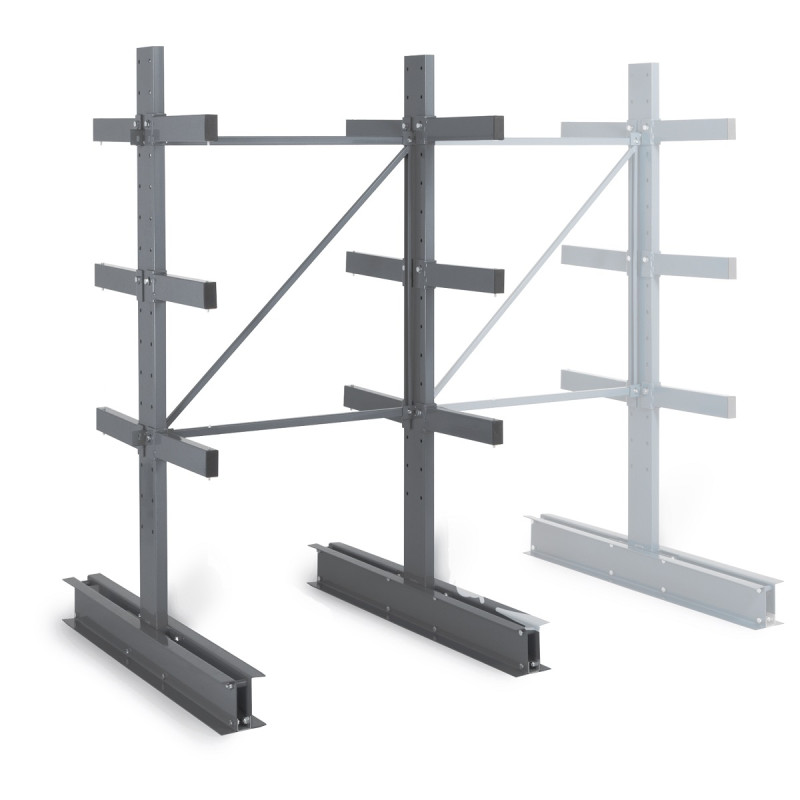

Composition :
- Colonnes : Profil 140x140x3 mm avec un pas de perforation de 100 mm pour insertion des bras.
- Embases : Profilé d’embase de hauteur 150 mm à boulonner à la base des colonnes. Platine incluse à l’avant (simple face) permettant une fixation au sol.
- Contreventements : Cadre tubulaire soudé à boulonner entre 2 colonnes pour maintenir l’écartement, la verticalité et la stabilité du cantilever.
- Bras : Différentes sections pour s’adapter à chaque besoin. Perforations en extrémité pour insertion de butées.
Options disponibles :
- Platelage : possibilité d’adapter des platelages agglomérés 19 mm ou mélaminés blancs 19 mm sur 2 traverses pour le stockage de petites pièces, cartons, boîtes, etc.
- Bras supplémentaire : pour l’ajout d’un élément supplémentaire, il est nécessaire de commander 2 bras pour un élément départ et 1 bras pour l’élément suivant.
Conditions de montage :
- Vérifier que le sol est de capacité suffisante, correct et plat.
- Sur une même face, l’embase doit toujours être de longueur supérieure ou égale à la longueur des bras les plus longs.
- Hauteur minimum 1er niveau : 470 mm.
- Mettre les charges les plus lourdes à la base du rayonnage.
Caractéristiques techniques :
| Référence | Module | Hauteur (mm) | Profondeur bras (mm) | Longueur (mm) | Niveaux | Charge max./bras (kg) | Charge max./colonne (kg) | Nbre de faces |
|---|---|---|---|---|---|---|---|---|
| 202.2977.01 | Départ | 2000 | 600 | 1000 | 3 | 261 | 1070 | Simple |
| 202.2977.02 | Suivant | 2000 | 600 | 1000 | 3 | 261 | 1070 | Simple |
