Croisillon pour rayonnage

Croisillon pour rayonnage

Trouvez la meilleure offre : un seul formulaire, plusieurs devis de fournisseurs qualifiés pour vos solutions de stockage et rayonnages.

Trouver mon rayonnage

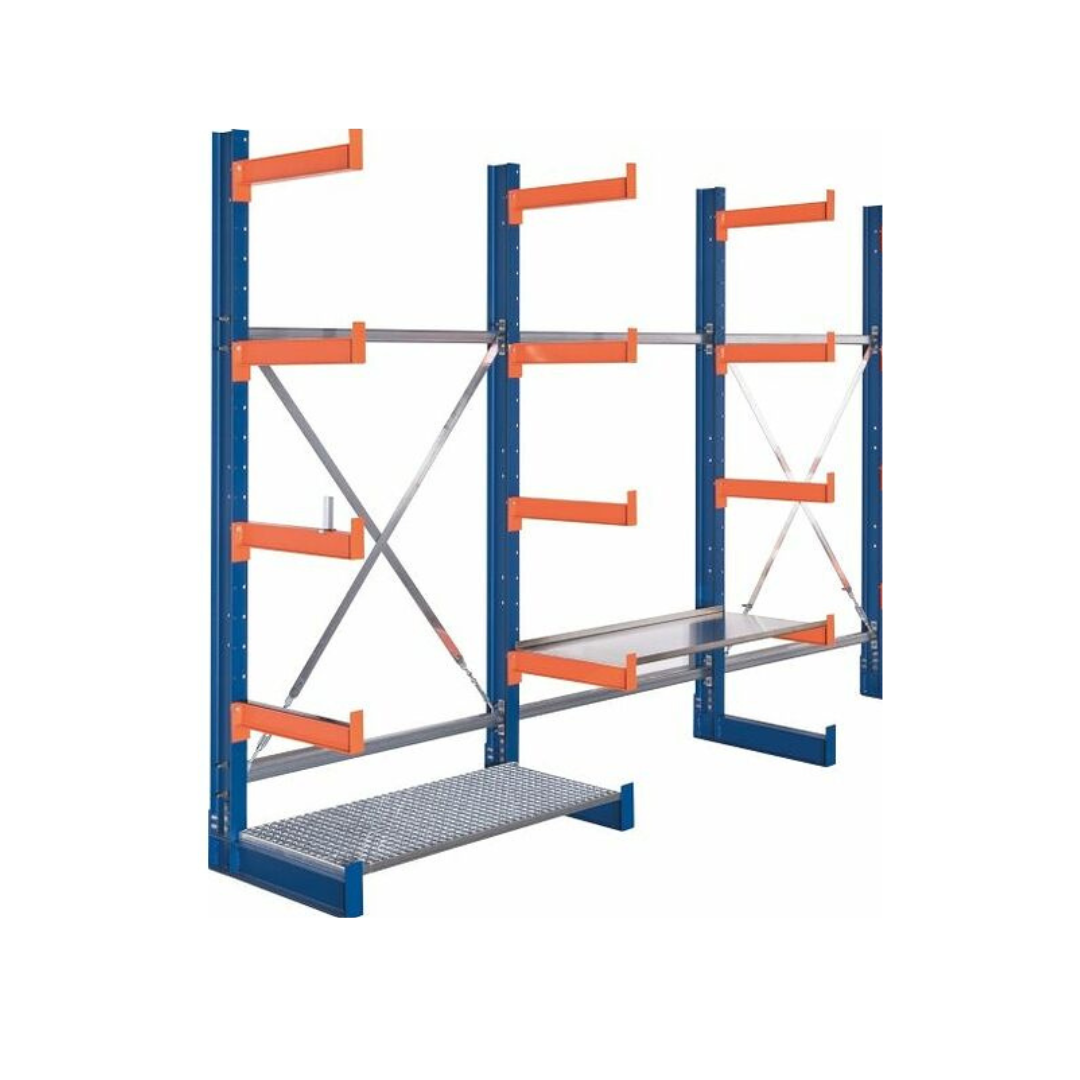

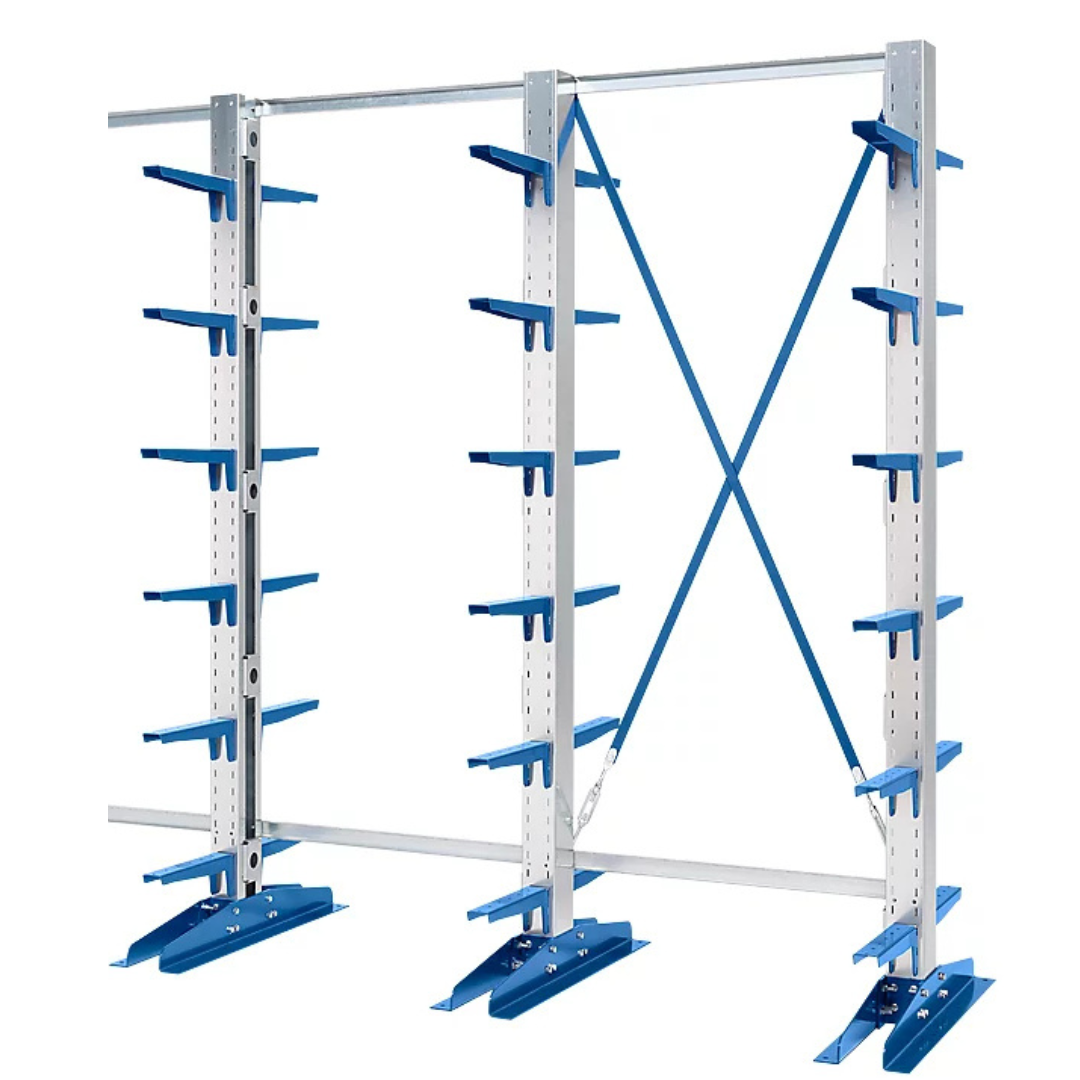

Le croisillon pour rayonnage (croix de contreventement, X-bracing, diagonales) rigidifie la travée en supprimant le “racking” latéral. Il maintient l’équerrage des échelles, protège les platelages et traverses de rayonnage, et prévient les basculements dus aux chocs chariots, aux vibrations ou à un chargement excentré. Pour un exploitant, c’est l’assurance d’une structure stable, d’un picking sécurisé et d’une conformité pérenne.

Découvrez aussi

Cornière pour rayonnage Goupille de sécurité pour rayonnage Grillage pour rayonnage Lisse de rayonnage Tablette de rayonnage Traverse de rayonnage

3276 produits

Bras supplémentaire pour Cantilever Mi-Lourd

Bras supplémentaire cantilever Mi-Lourd. 3 profondeurs 600, 700 et 800 mm. Pour l'ajout d'un niveau supplémentaire il est nécessaire de commander 2 bras pour l'élément départ et 1 bras pour l'élément suivant. Prof. (mm) : 600 Coloris : RAL 7024

VOIR LE PRODUIT

Pied de fixation au sol rayonnage universel / galvatop – 1002202

1002202 - Pied pour fixation du Rayonnage Universel et GalvatopLivré avec visserie pour ancrage dans le sol. Domaines d'utilisation Cet accessoire permet d'ancrer au sol les échelles des gammes Rayonnage Universel et Galvatop. Il faut ensuite fixer l'échelle au support par des rivets Pop.

VOIR LE PRODUIT

Kit connecteur d’angle droit – 1210116

1210116 - Le kit connecteur d'angle droit Galvastar est conçu pour être utilisé avec les rayonnages Galvastar

VOIR LE PRODUIT

Platelage aggloméré pour rayonnage mi lourd gv4 l.2400 x p.1200 mm – 5713279

5713279 - Platelage en bois pour rayonnage mi-lourd GV4 L.2400 x P.1200 mmFabrication en bois aggloméré. Epaisseur 19 mmPoids : 34.56 kg

VOIR LE PRODUIT

Tablette renforcée de rayonnage galvatop l.970 x p.500 mm – 1301086

1301086 - Tablette type 1R, charge 160 kgLongueur utile 970 mmProfondeur 500 mmAttention 4 crochets par tablettes sont nécessaires pour adaptation sur rayonnage Galvatop. (En supplément).

VOIR LE PRODUIT

Porte-cintre réglable l.970 x p.500 mm avec 4 crochets rayonnage universel peint – 1403740

1403740 - Porte-cintresEntièrement galvanisé réglable en profondeur. Charge 150 kg. Livré avec 4 crochets.Longueur 970 mmProfondeur 500 mm

VOIR LE PRODUIT

Support porte-pneus l.1170 x p.500 mm pour rayonnage ru – 1403759

1403759 - *** Offre déstockage. Dans la limite des stocks disponibles *** Support pour stockage de pneus pour RU L.1170 Kit niveau porte-pneus composé de > 2 barres porte-pneus > 2 traverses P.500 mm> 4 crochets de fixation > Visserie Dimensions > Longueur 1170 mm> Profondeur 500 mm*** Offre déstockage. Dans la limite des stocks disponibles ***

VOIR LE PRODUIT

Tablette rayonnage universel peint l.970 x p.400 mm renforcée charge 180 kg – 1301174

1301174 - Tablette L.970 x P.400 mm pour rayonnage Universel Attention 4 crochets par tablettes sont nécessaires pour adaptation sur rayonnage RU. (En supplément).

VOIR LE PRODUIT

Tablette rayonnage peint l.970 x p.400 mm coloris anthracite – 1302151

1302151 - Tablette pour rayonnage Designer L.970 x P.400 mm Coloris Anthracite (Peinture Epoxy) Attention 4 crochets par tablettes sont nécessaires pour le montage sur le rayonnage Designer / RU. (En supplément).

VOIR LE PRODUIT

Tôle de couverture lisse avec butée l.1050xp.400 mm – 1210317

1210317 - Tôle de couverture à monter sur tablette Galvastar L.1050 x P.400 mm > Dessus métallique galvanisé lisse> Butée sur l'arrière hauteur 100 mm Caractéristiques techniques > A monter sur dessus ondulé Galvastar> Rebord arrière pour éviter la chute des objets.> Finition lisse Dimensions > L.1050 x P.400 mm

VOIR LE PRODUIT

Tablette de rayonnage galvatop l.970 x p.600 mm – 1301090

1301090 - Tablette type N, charge 80 kgLongueur utile 970 mmProfondeur 600 mmAttention 4 crochets par tablettes sont nécessaires pour adaptation sur rayonnage Galvatop. (En supplément).

VOIR LE PRODUIT

Tôle de couverture lisse avec butée l.1050 x p.500 mm – 1210318

1210318 - Tôle de couverture à monter sur tablette Galvastar L.1050 x P.500 mm > Dessus métallique galvanisé lisse> Butée sur l'arrière hauteur 100 mm Caractéristiques techniques > A monter sur dessus ondulé Galvastar> Rebord arrière pour éviter la chute des objets.> Finition lisse Dimensions > L.1050 x P.500 mm

VOIR LE PRODUIT

Support pour stockage de pneus l.970 x p.500 mm avec 4 crochets pour rayonnage peint universel – 1403755

1403755 - Support pour stockage de pneus, porte-pneusLongueur 970 mmProfondeur 500 mm

VOIR LE PRODUIT

Casier triangulaire l.770 x p.400 mm renforcé rayonnage universel peint – 1501559

1501559 - Casier triangulaire type 1R renforcé composé de > 1 tablette métallique avec face avant et arrière> 1 porte-étiquette et 1 étiquette papier > Livré avec 2 séparations> 4 crochets de fixation Longueur 770 mmProfondeur 400 mm

VOIR LE PRODUIT

Casier triangulaire l.1170 x p.600 mm renforcé rayonnage universel peint – 1501570

1501570 - Casier triangulaire type 1R renforcé composé de > 1 tablette métallique avec face avant et arrière> 1 porte-étiquette et 1 étiquette papier > Livré avec 2 séparations> 4 crochets de fixation Dimensions > Longueur 1170 mm> Profondeur 600 mm> Hauteur avant 80 / arrière 170 mm.

VOIR LE PRODUIT

Tiroir métallique p.400 x l.320 mm rayonnage universel peint – 1600023

1600023 - Tiroir métallique pour rayonnage Universel > Munis dune poignée porte-étiquette.> 3 tiroirs de largeur 320 mm sur une tablette de longueur 970 mm.Dimensions > Largeur 320 mm> Profondeur 400 mm.> Hauteur : 105 mmOption séparation Il est possible de cloisonner le tiroir avec un séparateur métallique en accessoire.

VOIR LE PRODUIT

Echelle claire-voie de rayonnage galvatop h.1000 x p.600 mm – 1602009

1602009 - Hauteur 1000 mmProfondeur 600 mm

VOIR LE PRODUIT

Echelle claire-voie de rayonnage galvatop h.2250 x p.600 mm – 1602017

1602017 - Echelle de rayonnage Galvatop à claire voie 2250x600Perforation tous les 25 mm pour ajuster en hauteur les tablettes (montage des tablettes avec crochets)Finition galvanisée résistante à la corrosion. Charge par échelle : 4000 kg maxiEchelle livrée assembléePieds en plastiques fournis. Dimensions > Hauteur 2250 mm> Profondeur 600 mm

VOIR LE PRODUIT

Casier triangulaire l.770 x p.600 mm renforcé rayonnage universel peint – 1501568

1501568 - Casier triangulaire type 1R renforcé composé de > 1 tablette métallique avec face avant et arrière> 1 porte-étiquette et 1 étiquette papier > Livré avec 2 séparations> 4 crochets de fixation Dimensions > Longueur 770 mm> Profondeur 600 mm

VOIR LE PRODUIT

Echelle tôlée de rayonnage galvatop h.2250 x p.500 mm – 1602033

1602033 - Hauteur 2250 mmProfondeur 500 mm

VOIR LE PRODUIT

Séparation amovible de rayonnage galvatop p.285*h.205/232 mm – 1602042

1602042 - Séparation amovible pour rayonnage Galvatop de profondeur 300 mm.Entièrement galvanisée, se règle tous les 50 mm.Profondeur de la séparation : 285 mm.Hauteur de la séparation hors tout : 232 mm.Hauteur de la séparation utile : 205 mm.Hauteur entre tablettes : 217 mm.

VOIR LE PRODUIT

Fond tôlé h.1000 x l.770 mm rayonnage universel peint – 1602067

1602067 - Fond tôlé peint gris RAL 7035 s'agrafant à l'arrière des échelles.Pour rayonnage Universel Hauteur 1000 mm x Longueur 770 mm

VOIR LE PRODUIT

Fond tôlé h.2250 x l.1170 mm rayonnage universel peint – 1602078

1602078 - Fond tôlé peint gris RAL 7035 s'agrafant à l'arrière des échelles.Hauteur 2250 mmLongueur 1170 mm

VOIR LE PRODUIT

Fond tôlé de rayonnage galvatop h.2250 x l.970 mm – 1602086

1602086 - Fond tôlé galvanisé s'agrafant à l'arrière des échelles.Hauteur 2250 mmLongueur 970 mm

VOIR LE PRODUIT

Cavalier d’accouplement simple pour rayonnage universel – 1602396

1602396 - Cavalier d'accouplement simple.Vendu à l'unitéNombre de cavaliers à installer par échelles en fonction de la hauteur > Jusqu'à Hauteur 2500 mm : 3 cavaliers> Jusqu'à Hauteur 4000 mm : 5 cavaliers> Jusqu'à Hauteur 5000 mm : 6 cavaliers> Jusqu'à Hauteur 6250 mm : 7 cavaliersSi votre rayonnage est équipé de fond tôlé, il faut utiliser pour chaque échelle 1 cavalier simple + 1 cavalier d'accouplement supérieur.

VOIR LE PRODUIT

Séparation amovible de rayonnage universel peint p.585*h.355/382 mm – 1602427

1602427 - Séparation amovible pour rayonnage de profondeur 600 mm.Peinte en gris RAL 7035, se règle tous les 50 mm.Profondeur de la séparation : 585 mm.Hauteur de la séparation hors tout : 382 mm.Hauteur de la séparation utile : 355 mm.Hauteur entre tablettes : 367 mm.

VOIR LE PRODUIT

Echelle rayonnage universel peint claire voie h.1000 x p.700 mm – 1602555

1602555 - Echelle claire-voie Rayonnage Universel > Perforation tous les 25 mm pour ajuster en hauteur les tablettes (montage des tablettes avec crochets)> Charge par échelle : 4000 kg maxi> Echelle livrée assemblée> 2 Pieds en plastiques fournis.> Finition peinture coloris Noir Anthracite. Dimensions> Hauteur 1000 mm> Profondeur 700 mm

VOIR LE PRODUIT

Echelle rayonnage universel peint claire voie h.2250 x p.600 mm – 1602566

1602566 - Echelle claire-voie Rayonnage Universel > Perforation tous les 25 mm pour ajuster en hauteur les tablettes (montage des tablettes avec crochets)> Charge par échelle : 4000 kg maxi> Echelle livrée assemblée> 2 Pieds en plastiques fournis.> Finition peinture coloris Noir Anthracite. Dimensions> Hauteur 2250 mm> Profondeur 600 mm

VOIR LE PRODUIT

Echelle rayonnage universel peint claire voie h.3000 x p.300 mm – 1602574

1602574 - Echelle claire-voie Rayonnage Universel > Perforation tous les 25 mm pour ajuster en hauteur les tablettes (montage des tablettes avec crochets)> Charge par échelle : 4000 kg maxi> Echelle livrée assemblée> 2 Pieds en plastiques fournis.> Finition peinture coloris Noir Anthracite. Dimensions> Hauteur 3000 mm> Profondeur 300 mm

VOIR LE PRODUIT

Pied métallique pour échelle rayonnage galvastar – 1767001

1767001 - Pied métallique Adaptable sur échelle de rayonnage GalvastarUtilisation Il est nécessaire de prévoir 2 pieds par échelle de rayonnage.Grâce aux perforations, le pied métallique peut être ancré au sol. L'ancrage au sol permet de stabiliser le rayonnage Galvastar. Vous trouverez les ancrages en accessoires.

VOIR LE PRODUIT

1 2 3 4 5 6 7 8 9 10 20 30 40 50 60 70 80 90 100

Comprendre les typologies de croisillon pour rayonnage

Croisillon rigide (barres/plat acier boulonnés) : tenue durable, idéal en rayonnage industriel sollicité (flux chariots, charges dynamiques).
Croisillon câble avec tendeurs : réglage fin de la tension, utile en réimplantation ou en rattrapage d’alignement.
Contreventement dorsal vs latéral : dorsal pour stabiliser la traverse au plan du fond, latéral pour brider une ligne d’échelles entière. On combine souvent les deux sur grandes hauteurs.

Dimensionner sans surcoût (ni sous-dimension)

Hauteur × profondeur × portée : plus la travée est haute et profonde, plus l’inertie requise du croisillon de rayonnage augmente.
Environnement : galvanisation/peinture époxy en milieu humide, agro, ou poussiéreux.
Compatibilité constructeur : embouts, entraxes et boulonnerie doivent correspondre au châssis d’échelle (éviter le multi-marques).
Charge et usage : trafic de chariots, picking des deux faces, fréquences de choc → prévoir renforts, butées arrière, ancrage au sol et contreventements supplémentaires si nécessaire.

Montage, réglage, inspection des croisillons pour rayonnage

Le croisillon pour rayonnage industriel se pose en X sur l’arrière (ou en latéral), boulonné sur montants via les trous dédiés. Serrez au couple prescrit, tendez les câbles (le cas échéant) jusqu’à suppression du jeu et vérifiez l’équerrage. Après implantation :

contrôle visuel périodique (déformations, boulons desserrés, corrosion),
présence des goupilles de sécurité sur traverses,
respect des hauteurs libres et de la plaque de charge.
Tout élément plié ou impacté se remplace (on ne redresse pas).

Pourquoi c’est stratégique ?

Stabilité : limite flambement, déversement et efforts latéraux.
Disponibilité : moins d’arrêts, meilleure tenue des niveaux.
Traçabilité : une ligne de croisillons de rayonnage standardisés simplifie maintenance et reconfigurations.

Quelques points à garder en tête

Croisillon câble ou barre ?
Barre/plat pour robustesse et faible maintenance, câble pour réglage rapide et retrofit.

Le croisillon suffit-il sans ancrage ?
Non : il complète, sans remplacer, l’ancrage et le contreventement global selon la notice fabricant.

Puis-je ouvrir le fond pour du picking double face ?
Oui, en privilégiant contreventements latéraux ou portiques de liaison et en validant la stabilité.

Compatibilité entre marques ?
À proscrire : une pièce non homologuée réduit la capacité et la conformité.
