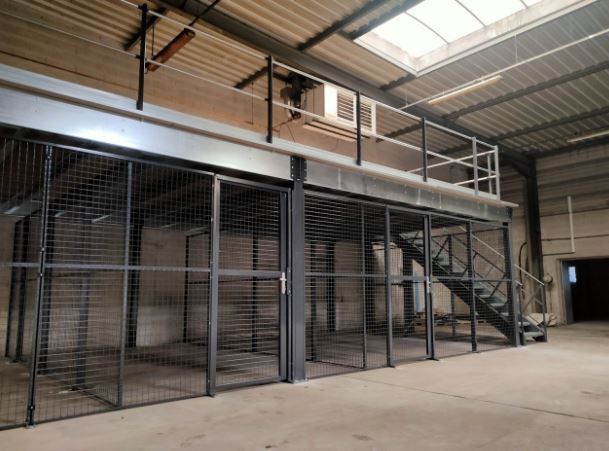

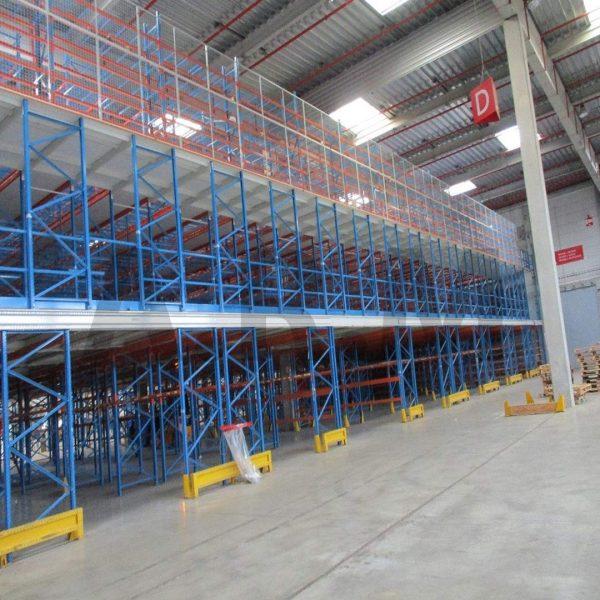

La plateforme de stockage
Optimisez vos espaces de stockage grâce à la plateforme de stockage / mezzanine. Multipliez jusqu’à 3 fois vos espaces.

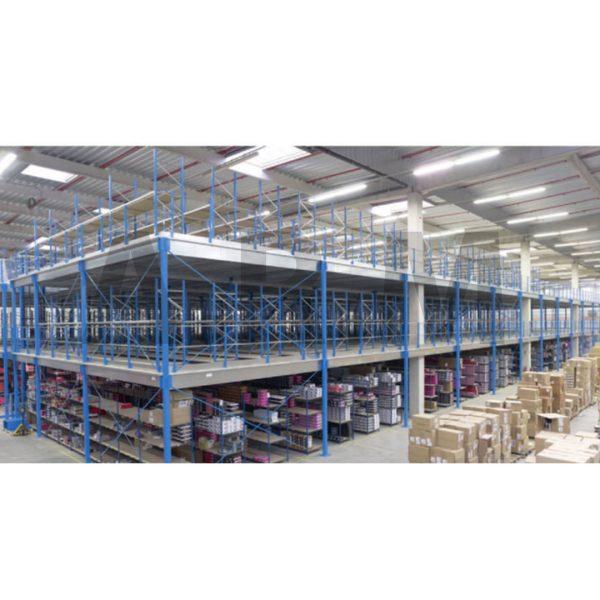

Robustesse, sécurité et esthétique
- Montage simple et rapide
- Des réalisations sur mesure dans les meilleures délais.
- Capacités de charges au m2 adaptées précisément à votre utilisation.
- Type de profil calculé en fonction de la portée souhaitée.
- Espace entre poteaux pour l’aménagement et la circulation sous la plate-forme.
- Réalisation de porte-à-faux.
- Structure auto-porteuse.
- Possibilité de bureau au-dessus et en dessous de la plate-forme.
- Possibilité d’utiliser un transpalette manuel sur la plate-forme
2 solutions technique sont disponibles :
SOLUTION A
- Porteurs et solives en profil “C” ou rectangulaires peints.
- Finition peinte coloris Bleu RAL 5015.
- Section de 180x80x3 à 250x100x4 mm selon configurations
SOLUTION B
- Profils “C” galvanisés.
- Sections de 150x50x2 à 400x100x3 mm.
- Selon configurations et capacités de charge au m2 (jusque 1.000 kg/m2).
- Les solives sont boulonnées sur l’âme des lisses porteuses.
- Chaque solive étant grugée et pliée à ses extrémités.
Les poteaux
Structure acier, robuste et autoporteuse
Structure acier, robuste et autoporteuse
- Poteaux en tube carré soudé de différentes sections : 100x100x3 mm, 120x120x3 mm, 120x120x5 mm, etc.
- Finition peinture Epoxy, coloris bleu RAL 5015.
- Platines métal, soudées à la base pour une meilleure répartition de la charge au sol 200x200x10 mm ou 300x300x15 mm, munies de 4 perforations 13 mm pour chevillage au sol.
- Connecteurs, soudées en tête des poteaux pour assurer une liaison fiable avec les lisses porteuse.
Les lisses et solives
Systèmes de fixation éprouvés et performants
- Les lisses principales ou porteuses se fixent aux platines des poteaux par boulonnage.
- Les lisses secondaires ou solives assurent le maillage de la structure
CARACTÉRISTIQUE GENERALE

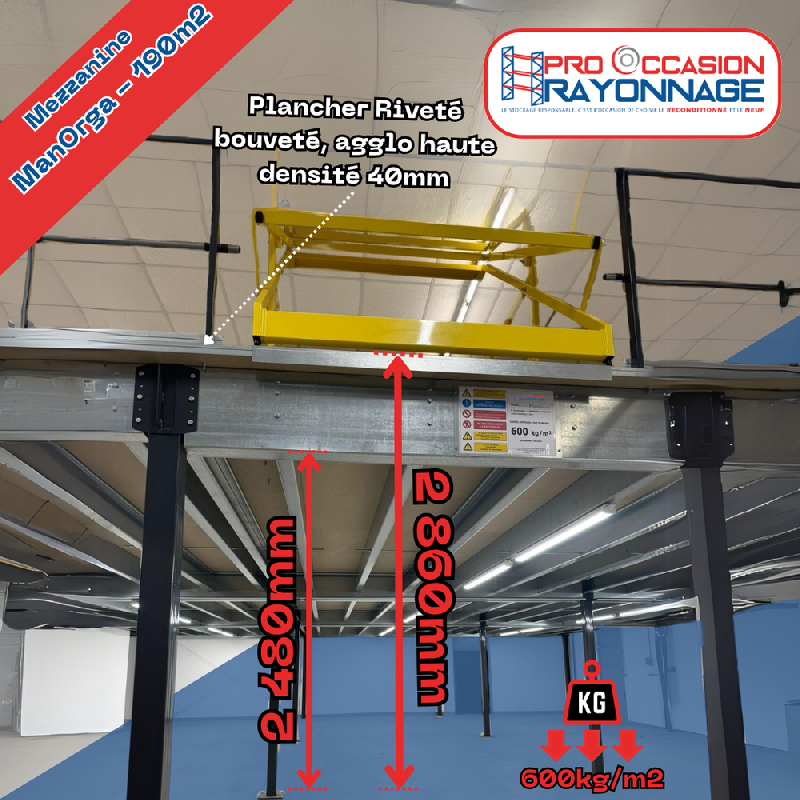

Les planchers
En Standard : Aggloméré 30 mm et 38 mm en standard ou en 38 mm avec sous-face blanche L’optimisation du nombre de solives de la PF 4 Omega et leur disposition dans le même sens élargissent les possibilités de mise en place de plusieurs types de planchers tels que :
- le caillebotis métallique.
- la tôle larmée.
- le bac acier.
Le porte à faux
Contourner un obstacle en hauteur tels que RIA, Poteau de bâtiment, machine,etc, avec des “semi- lisses” d’une longueur
allant jusqu’à 350 mm. Couvrir un couloir ou une partie de la surface de la plate-forme avec des porte-à-faux allant jusqu’à 2 m.
Contourner un obstacle en hauteur tels que RIA, Poteau de bâtiment, machine,etc, avec des “semi- lisses” d’une longueur
allant jusqu’à 350 mm. Couvrir un couloir ou une partie de la surface de la plate-forme avec des porte-à-faux allant jusqu’à 2 m.
Les paliers de réception
Prévus et installés pour recevoir les escaliers en décalé ou intégré à la surface de la plateforme de stockage.
Prévus et installés pour recevoir les escaliers en décalé ou intégré à la surface de la plateforme de stockage.
Les biais
Préconisés pour adapter la structure de la plateforme aux contours du bâtiment dans le cas d’espaces triangulaires à contourner.
Préconisés pour adapter la structure de la plateforme aux contours du bâtiment dans le cas d’espaces triangulaires à contourner.
LES OPTIONS ET ACCESSOIRES
Rambarde de sécurité
- H. 1100 mm conforme aux normes européennes et/ou françaises NF EN ISO 14122-1 à 3 / NF E 85-015.
- Avec plinthe H. 150 mm.
- Main courante et tube intermédiaire Diamètre 30 mm.
SAS de sécurité
- Un système sûr et efficace pour la manutention de palettes sur plate-forme de stockage et installation sur plusieurs niveaux.
- Evite tout contact direct des personnes avec le vide.
- Parfaitement compatible avec nos rambardes de sécurité H. 1800 mm, L. 1500 mm, 2300 mm ou 3000 mm
- Conforme à la norme européenne NF EN ISO 14122-3 et à la directive machine 98/37/CE (norme EN292, EN954, EN1050).
Protection de poteaux
- Protège votre plate-forme contre les chocs.
- H. 440 mm.
- Largeur 340 mm avec pattes de fixation.
- Version 2 ou 4 faces.
- Conforme aux recommandations FEM 10.2.02.
- Obligatoire en cas de circulation d’engins roulants sous la plate-forme.
Escalier
- Inclinaison à 38° ou 45°.
- Largeur hors tout 800, 1000 ou 1200 mm
- Conforme aux normes européennes et/ou françaises NF EN ISO 14122-1 à 3 et NF E 85-015.
- Avec ou sans pallier intermédiaire.
Portillon à retour automatique
- Longueur 1500 mm ou 2000 mm.
Plaque de déchargement
- Plaque tôle perforée antidérapante pour décharge palette dimensions : 1510 x1172 x 2 mm.
