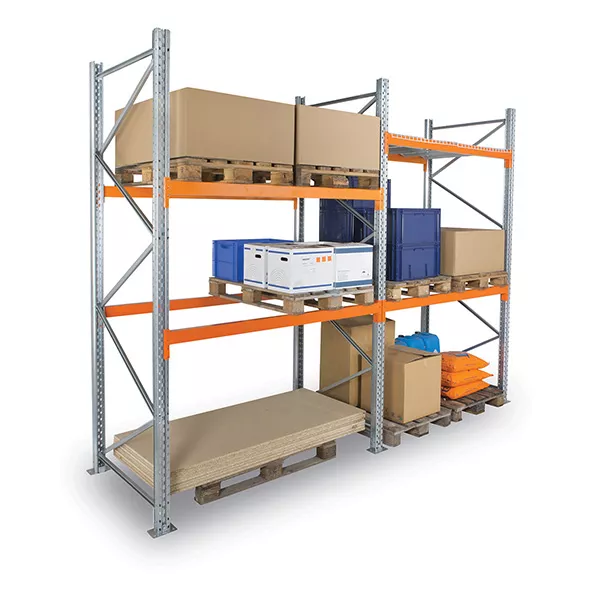

Rayonnage lourd pour stockage de 9 palettes max par travée – 950 kg max par palette
UTILISATIONS
• Rack à palette à 2 niveaux pour aménager un petit espace de stockage dans des milieux industriels, logistiques ou encore dans la distribution.
• Idéal pour les petits entrepôts, hangars, ateliers de maintenance, et les réserves de magasins où la hauteur sous plafond est limitée.
AVANTAGES
• Conçu pour le stockage de charges lourdes et volumineuses comme des palettes, caisses-palettes et des cuves IBC.
• Possibilité de stocker d’autres types de charges lourdes avec l’option platelage : caisses, produits lourds en vrac, fûts, cartons.
• Équipement adapté aux chargements et déchargements des racks avec un chariot élévateur autorisé.
CAPACITÉ DE STOCKAGE
- Stockage de 3 palettes par niveau
- Stockage de 9 palettes au total : 6 palettes sur le rack + 3 palettes au sol
- Capacité de charge : 950 kg par palette / 2850 kg par niveau / 5700 kg par travée
- Les palettes au sol ne sont pas prises en compte dans la capacité de charge totale du palettier
MONTAGE FACILE
- Enclenchez les lisses dans les échelles via les perforations en façade au pas de 50 mm avec les connecteurs équipés de 7 points soudés en extrémités de lisses.
- Assemblez les traverses et les diagonales via les perforations des échelles.
- Goupillez les lisses sur les échelles pour vous assurer de la rigidité de la structure du rack et éviter le décrochement accidentel, cette étape est obligatoire.
- Vérifiez que le sol est de capacité suffisante, correct et plat avant d’ajouter les fixations. Le sol doit être en béton de classe minimum C20/25.
- Ancrez au sol les échelles par boulonnage via les platines de calage avec perforation. Les chevilles à frapper M12 sont fournies, cette étape est obligatoire.
- Affichez la plaque de charge sur le rack, cette étape est obligatoire.
- Visserie incluse, dont les chevilles à frapper M12.
- Respectez scrupuleusement les consignes de montage fournies dans la notice.
COMPOSITION D’UN KIT
| Échelles | Galvanisées gris anthracite |
| Lisses | Oranges RAL 2004 |
| Élément de départ | 2 échelles, 4 lisses, 8 goupilles de sécurité et 2 lots de platine de calage au sol |
| Élément suivant | 1 échelle, 4 lisses, 8 goupilles de sécurité et 1 lot de platine de calage au sol |
ACCESSOIRES DISPONIBLES SUR DEMANDE
- Sabot de protection
- Protections latérales
- Platelages / platelages grillagés
- Portes grillagées
- Grille antichute
- Rails de sécurité
- Butée arrière de palette
CONSEIL D’UTILISATION
- 1 élément de départ est obligatoire pour commencer une installation. Il peut ensuite être accompagné par un ou plusieurs éléments suivants.
- Il est impossible d’utiliser un élément suivant sans un élément de départ.
