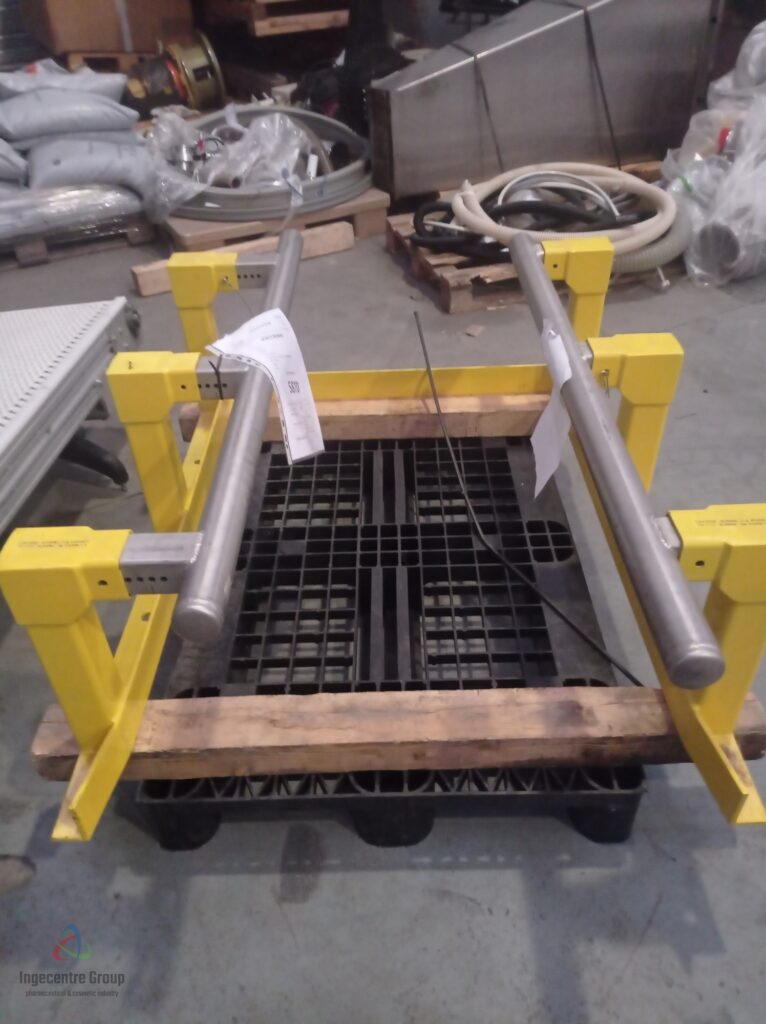

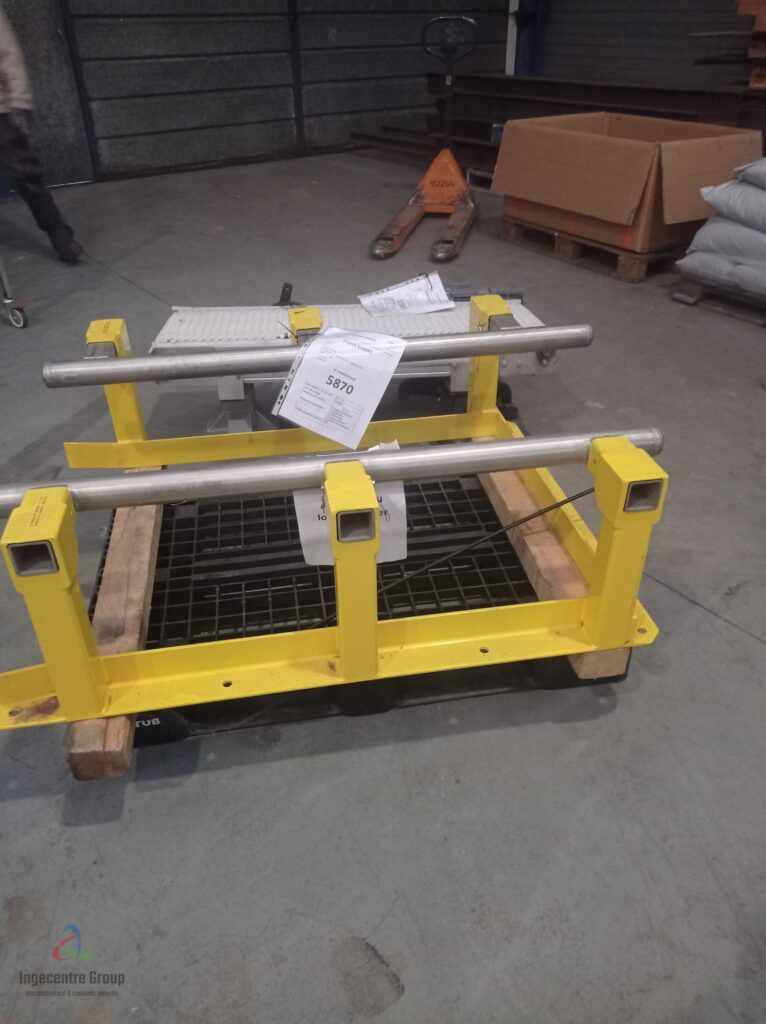

Stockeur de bobines
Dimensions hors-tout (l x p x h) : 1050 x 1400 x 450 mm
Poids : 200 kg
Incoterm : EXW
Stockeur de bobines
Dimensions hors-tout (l x p x h) : 1050 x 1400 x 450 mm
Poids : 200 kg
Incoterm : EXW
Rayonnage porte-bobines modulable pour le stockage et le déroulage de câblesLe rayonnage porte-bobines permet de stocker et de dérouler facilement des fils, câbles, gaines, fourreaux et cordes depuis une seule installation. Dans un atelier, un magasin de maintenance ou une zone de préparation, les bobines restent accessibles directement sur leur support, ce qui limite les manipulations et facilite le déroulage de la longueur nécessaire. Les différentes références sont mieux organisées et rapidement disponibles pour alimenter les postes de travail.Son système modulaire s'adapte à l'évolution de vos besoins.Le rayonnage est constitué d'un élément de départ, indépendant, auquel peuvent être ajoutés un ou plusieurs éléments suivants afin de créer des travées supplémentaires. Vous pouvez ainsi augmenter progressivement votre capacité de stockage sans remplacer l'installation existante.Disponible en plusieurs hauteurs, longueurs et configurations de 2 à 4 niveaux, il trouve sa place aussi bien dans les ateliers de câblage que dans les entrepôts, les services techniques ou les zones de préparation de commandes.La structure en acier est composée d'échelles à boulonner avec poteaux profilés à froid et de longerons en Z à accrochage trois griffes, sécurisés par des goupilles. Les supports de bobines utilisent des tubes de Ø 34 mm ou Ø 50 mm, selon le poids des bobines à stocker, avec une capacité pouvant atteindre 300 kg par tube suivant la configuration. Pour assurer un déroulage régulier et limiter les mouvements de la structure pendant son utilisation, la fixation au sol par pieds d'ancrage est recommandée.Fabriqué en Europe et proposé dans une finition bicolore RAL 5005 / RAL 7035, ce rayonnage constitue une installation évolutive pour organiser durablement le stockage et le déroulage des bobines.Caractéristiques techniques Structure en acier Fabrication européenne Système modulaire avec élément de départ et élément suivant Nombre de niveaux : 2 / 3 / 4 Hauteur hors tout : 2 000 ou 2 400 mm Longueur hors tout élément de départ : 1 000 ou 1 250 mm Longueur hors tout élément suivant : 1 000 ou 1 250 mm Longueur utile : 950 ou 1 200 mm Profondeur : 500 mm Échelles à boulonner Longerons en Z avec accrochage 3 griffes Goupilles de sécurité Tubes porte-bobines : Ø 34 x 3 mm ou Ø 50 x 3 mm Capacité par bras : 150 / 250 / 300 kg Dimensions des lisses : 62 x 25 x 1,5 mm Dimensions des échelles : 50 x 50 x 50 x 1,5 mm Coloris des lisses : RAL 7035 Coloris des échelles : RAL 5005 Fixation au sol recommandéePourquoi choisir ce produit ?Ce rayonnage porte-bobines permet de regrouper le stockage et le déroulage des bobines sur une même installation afin de faciliter les opérations quotidiennes. Sa conception modulaire offre la possibilité d'ajouter de nouvelles travées au fil de l'évolution de vos besoins. Les différentes capacités de charge et dimensions disponibles permettent d'adapter le rayonnage aux bobines utilisées dans votre activité. Module : Suivant Haut. (mm) : 2000 Long. (mm) : 1000 Ø tube (mm) : 34 Nbre de niveaux : 2
Voir le produit
Stockage dynamique des tourets : La meilleure solution pour les coupes de câbles.Industrie - Distribution - Logistique : La meilleure solution pour les coupes de câbles.Gain de temps : Chaque touret de câble est sur un axe, prêt à être déroulé.Confort de travail : Manutention simplifiée, ergonomie, sécurité.Gain de place : Stockage en hauteur.Visualisation immédiate : Stock clair et accessible.À compléter par :Une machine enrouleuse mobile.Un enrouleur manuel.Une métreuse.La sécurité avant tout :Montants avant inclinés de 5° vers l’arrière.Sabots conçus pour éviter la sortie de l’axe et le blocage du touret contre les échelles.Rouleau de renvoi sur chaque travée (utilisation obligatoire).Fixation au sol obligatoire.Adaptateur pour les fourches du chariot élévateur, indispensable pour charger et décharger en toute sécurité.Modularité :Simple face ou double face.Un rack est constitué d’une travée de départ et de travées de suite.Hauteurs disponibles :2400 mm (3 niveaux de tourets).3500 mm (3 niveaux de tourets).4500 mm (4 niveaux de tourets).5500 mm (5 niveaux de tourets).Largeurs de travée : 720 mm, 920 mm ou 1220 mm.Axes : Ø 34 mm ou 60 mm.Options : Rouleau de renvoi double pour la fibre optique.Fabrication spéciale : Disponible sur demande (autres hauteurs, largeurs, charges).Qualité : La finition galvanisée évite la rouille, ne nécessite aucun entretien et assure une grande durabilité.Caractéristiques techniques :Charge maximale : Travée simple face : 4.350 kg, Travée double face : 8.700 kg.Pour tourets : Diamètre maxi : 1.400 mm, Poids maxi : 1.400 kg.Largeur maximale des tourets :Travée 720 mm : 640 mm.Travée 920 mm : 840 mm.Travée 1220 mm : 1040 mm.Profondeur des échelles :Simple face : 925 mm.Double face : 1.609 mm.Largeur des montants : 80 mm.Échelles : Acier laminé à chaud, galvanisation à chaud et en continu.Sabots et axes : Acier, poudrage epoxy rouge RAL 3020.Lisses : Acier, poudrage bleu RAL 5003.Ces finitions préviennent l’écaillement et la rouille causés par les chocs, ne nécessitent aucun entretien et assurent une grande durabilité.Force de traction horizontale : 600N.Options disponibles :Niveau supplémentaire (axe et sabots).Adaptateur de fourches pour le chariot élévateur.Perche de déroulement.Rouleau double spécial fibre optique.Enrouleurs à rappel automatique pour l'alimentation de la machine enrouleuse.
Voir le produit
Pour ranger les câbles en couronnes Système modulaire qui permet d’adapter le rack à ses besoins :Les rails verticaux sont réglablesLes bras sont réglables au pas de 50 mm Le CABLERACK-COURONNES convient donc pour les couronnes de toutes tailles. Chaque travée est livrée avec 3 rails verticaux et 12 bras. Des rails et des bras supplémentaires peuvent être ajoutés en option. Il existe 2 types de travées :départ et suite, le rack commence par une travéedépart et se complète par une ou plusieurs travées suite. Charge maxi par bras : 80 kg Chaque bras comporte une platine (120mm x 80mm) permettant de fixer une étiquette magnétique ou adhésive. Inclinaison des bras : 2° Dimensions :Hauteur : 2050 mmProfondeur : 600 mmLargeur utile : 2000 mmLargeur travée départ : 2160 mmLargeur travée suite : 2050 mm Construction : Entièrement en acier. Livré démonté. Finition :Galvanisée pour les échellesPoudrage epoxy bleu RAL5003 pour les lisses horizontalesPoudrage epoxy rouge RAL 3020 pour les bras. Ces finitions évitent au rack de s’écailler et de rouiller suite aux chocs qu’ils peuvent subir, ne nécessitent aucun entretien et assurent une grande durabilité. Sécurité : Fixation au sol obligatoire (fourni avec 2 chevilles par pied).Codes Travée de départ : CRC-D Travée de suite : CRC-S
Voir le produit
Stockage dynamique de petits tourets - Utilisation manuelleGain de temps : chaque touret de câble est sur un axe, prêt à être déroulé.Confort de travail : manutention simplifiée, ergonomie, sécurité.Gain de place : stockage en hauteur.Visualisation immédiate du stock : on crée un « libre-service » de câbles.Système modulaire : permet d’adapter le rack à ses besoins.Il existe 2 types de travées :Départ et suite : le rack commence par une travée départ.Se complète par une ou plusieurs travées suite.Pour tourets :Largeur maxi : 580 mmDiamètre : pas de contrainteDiamètre du trou central : mini 30 mmPoids maxi : 80 kgCharge maxi par travée : 240 kgDimensions :Hauteur : 2050 mmProfondeur : 600 mmLargeur travée départ : 700 mmLargeur travée suite : 650 mmChaque travée est livrée avec 3 niveaux :Les sabots sont réglables au pas de 50 mm.Les axes peuvent être réglés à des niveaux différents sur une travée et sur la travée voisine.Des niveaux supplémentaires (axes sabots) peuvent être ajoutés en option.Diamètre des axes : 30 mmConstruction :Entièrement en acier.Livré démonté.Finition :Galvanisée pour les échelles.Poudrage epoxy bleu RAL5003 pour les lisses horizontales.Poudrage epoxy rouge RAL 3020 pour les axes et les sabots.Ces finitions évitent au rack de s’écailler et de rouiller suite aux chocs qu’il peut subir. Elles ne nécessitent aucun entretien et assurent une grande durabilité.Sécurité :Fixation au sol obligatoire (fournie avec 2 chevilles par pied).Le CABLERACK LEGER :Ne peut pas être utilisé avec une machine enrouleuse.Pour éviter l’éjection, les tourets doivent être positionnés de façon à se dérouler vers le bas.Codes :Travée de départ : CRL-DTravée de suite : CRL-S
Voir le produit
La solution professionnelle pour stocker et dérouler les bobines et couronnesIdéal pour :Les câbleursLes pieuvristesLes services de maintenance4 types de modules :BOBI 300 : pour les couronnes de filsBOBI 400 : pour les couronnes de câblesBOBI 600 : pour les couronnes de tuyauxBOBI RÉGLABLE : pour les bobines jusqu'à 30 kgPour les couronnes, le BOBI est équipé avec notre bobine à sandows brevetée.Un axe indépendant pour chaque bobine : on ne recharge que la bobine qui est vide.Avantages :Aucun travail de montage : les modules, autoporteurs, s’emboîtent les uns dans les autres.Avec l'option roulettes, le BOBI devient une véritable servante d’atelier.En option : 2 modèles de métreuses au choix.Le BOBI convient pour :Fils et câbles électriquesTuyauxGainesFlexiblesCordesJointsGalonsSystème modulaire complet : Vous pouvez choisir :Un module seul à poser au sol ou sur un établiUn distributeur standardPanacher les modules pour adapter exactement le distributeur à vos besoinsCaractéristiques :Charge maxi : 80 kg par module (stocker les bobines les plus lourdes en bas).
Voir le produit
Pour stocker en hauteur les tourets, sans les dérouler :Les tourets sont placés sur des palettes métalliques PT13.Possibilité de stocker 2 palettes par niveau.Palette PT13.Pour touret diamètre 600 à 1500 mm.Possibilité de fabrication sur mesures.Caractéristiques du rack de stockage :Hauteur : 4500 mmProfondeur : 1000 mmLargeur : 1800 mmCharge maxi par niveau : 2000 kgCharge maxi totale : 6100 kg (uniformément répartie)Possibilité de fabrication sur mesures.
Voir le produit
Avec système de verrouillage centralisé Ce modèle de rack présente une innovation brevetée qui supprime tout risque de sortie accidentelle du touret pendant le déroulement : en position de travail, une languette en acier vient fermer le sabot dans lequel repose l'axe de déroulement et en empêche toute éjection.Les languettes de blocage sont actionnées par une crémaillère située derrière l'échelle verticale. Cette crémaillère est commandée par une manette située en bas de l'échelle, à hauteur d'homme.Quand l'opérateur pousse la manette vers l'avant, toutes les languettes se mettent simultanément en position fermée, sur tous les sabots à la fois : on peut dérouler en toute sécurité. Quand l'opérateur tire la manette vers lui, toutes les languettes se mettent en position ouverte : on peut charger et décharger les tourets.2 modèles de sabots : standard et haute performance 2 modèles :série standardsérie lourdeFixation au sol obligatoireSérie StandardCharge maximale 7 tonnes par travéeDiamètres maximal 1.650 mmHauteurs au choix2.700 mm3.400 mm4.100 mm5.000 mm5.600 mmLargueur utile des travée au choix780 mm980 mm1.230 mm1.430 mm1.660 mm1.700 mmSérie lourdeCharge maximale10 tonnes par travéeHauteurs au choix2.700 mmØ maximal des tourets : 2.500 mm5.700 mmØ maximal des tourets : 2.600 mmLargueur utile des travée au choix1.230 mm1.430 mm1.660 mm1.700 mm
Voir le produit
En tant que fabricant, nous pouvons concevoir et chiffrer des distributeurs pour :Stocker, dérouler et mesurer non seulement le câble électrique, mais toutes les matières qui s'enroulent :Câbles nus, tuyaux, gainesCordes, cordes de musiqueRubans, galons, jointsAdapté à tous les secteurs d'activité :Grande distribution (distributeurs adaptés aux gondoles de magasin)Distribution professionnelleIndustrieProfessionnels du bâtimentSpécialistes de la maintenanceHôpitaux
Voir le produit
Disponible sur toute la gamme BOBI®Amovible. À emboîter devant la bobine à dérouler.Pour câble Ø maxi 35 mm.Poids : 3,5 kgRoue métal : Code BOBI-M35-ALURoue polyuréthane : Code BOBI-M35-PU
Voir le produit
Disponible sur toute la gamme BOBI®Amovible : À emboîter devant la bobine à dérouler.Pour câble : Ø maxi 20 mm.Poids : 1,3 kgRoue métal : Code BOBI-M20-ALURoue polyuréthane : Code BOBI-M20-PU
Voir le produit
Pour câbles Ø maxi 25 mm, attachée par une chaînette. Code BOBI-XCC
Voir le produit
Doit être commandée en même temps que le module BOBI sur lequel elle doit être adaptée.Chaque guide accepte un câble de Ø max 12mm.6 guide-câbles par étage de BOBI 300 / BOBI RÉGLABLE ou 4 guide-câbles par étage de BOBI 400 / BOBI 600.Code : BOBI-XGC
Voir le produit
Disponible sur toute la gamme BOBI®Caractéristiques :4 roulettes pivotantes Ø 100 mm, dont 2 avec frein.Poids : 2,9 kgHauteur augmentée de 130 mmCode : E3090014
Voir le produit
Pour les bobines et les couronnes - 3 niveauxLe BOBI-MIXTE est composé de :1 module BOBI REGLABLE1 module BOBI 4001 module BOBI 300Livré avec 10 bobines à sandows :4 bobines Ø 400 mm, largeur 150 mm6 bobines Ø 300 mm, largeur 100 mmIl permet donc de stocker :4 couronnes de câble6 couronnes de filsdes bobinesCaractéristiques :Charge maxi : 80 kg par moduleMatériau : acier finition zinguée et poudrage epoxyBobines :Joues en plastique ABS antichocAxe en acier zinguéDimensions :Longueur : 1 200 mmProfondeur : 650 mmHauteur : 1 650 mmPoids : 55,9 kgRéférence produit : Code BOBIMIX
Voir le produit
Distributeur standard 3 niveaux pour les bobinesLe BOBI-BOBINES est composé de 3 modules BOBI RÉGLABLE.Livré vide. Pour bobines :Diamètre maxi : 600 mmPoids maxi : 30 kgPour les bobines plus grosses, voir notre Rack à tourets LEGER ou nos Racks à tourets.Charge maxi : 80 kg par moduleCaractéristiques :Matériau : acier finition zinguée (bras verticaux et chapes) et poudrage epoxy (châssis)Dimensions : l 1.200 x P 650 x H 2050 mmPoids : 52 kgRéférence : Code BOBIBOB
