Croisillon pour rayonnage

Croisillon pour rayonnage

Trouvez la meilleure offre : un seul formulaire, plusieurs devis de fournisseurs qualifiés pour vos solutions de stockage et rayonnages.

Trouver mon rayonnage

Le croisillon pour rayonnage (croix de contreventement, X-bracing, diagonales) rigidifie la travée en supprimant le “racking” latéral. Il maintient l’équerrage des échelles, protège les platelages et traverses de rayonnage, et prévient les basculements dus aux chocs chariots, aux vibrations ou à un chargement excentré. Pour un exploitant, c’est l’assurance d’une structure stable, d’un picking sécurisé et d’une conformité pérenne.

Découvrez aussi

Cornière pour rayonnage Goupille de sécurité pour rayonnage Grillage pour rayonnage Lisse de rayonnage Tablette de rayonnage Traverse de rayonnage

1604 produits

Platelage en bois aggloméré pour rack palettes l.3600 x p.800 mm – 5100665

5100665 - Platelage en bois plein 3600x800 pour rayonnage à palettes Palstar 4 taquets sont conseillés pour maintenir le platelage sur les lisses.Dimensions :> Longueur 3600 mm x Profondeur 800 mm> Epaisseur 28 mm> Poids : 56 kg.Utilisation Il est recommandé d'utiliser des rompus pour augmenter la capacité et mieux répartir la charge du rack.

VOIR LE PRODUIT

Platelage métallique claire voie pour rayonnage lourd palstar l.2700 x p.1100 mm – 5100732

5100732 - Platelage à claire voie constitué de 16 rompus métalliques largeur 50 mm répartiteurs de charge.Longueur 2700 mmProfondeur 1100 mmEntièrement galvanisé.

VOIR LE PRODUIT

Platelage bois aggloméré pour rack palstar l.3600 x p.1000 mm – 5100774

5100774 - Platelage en bois plein 3600x1000 pour racks à palettes Palstar Dimensions :> Longueur 3600 mm x Profondeur 1000 mm> Epaisseur 28 mm> Poids : 76 kg.Utilisation Il est recommandé d'utiliser des rompus pourmieux répartir la charge sur le rack et pour augmenter sa capacité. Pour un bon maintien du platelage sur les lisses, vous pouvez également installer en option 4 taquets.

VOIR LE PRODUIT

Platelage bois plein pour rayonnage lourd palstar l.2200 x p.1000 mm – 5100857

5100857 - Epaisseur 27 mmLongueur 2200 mmProfondeur 1000 mmPlatelage réalisé en lames de sapin accollées.

VOIR LE PRODUIT

Platelage bois claire voie pour rayonnage lourd palstar l.1800 x p.1100 mm – 5100906

5100906 - Epaisseur 27 mmLongueur 1800 mmProfondeur 1100 mmPlatelage claire-voie réalisé en lames de sapin.

VOIR LE PRODUIT

Platelage bois plein pour rayonnage lourd palstar l.2700 x p.1100 mm – 5100965

5100965 - Platelage plein épaisseur 27 mm pour rack à palettes réalisé en lames de sapin accollées.Prévu pour lisses longueur 2700 et profondeur 1100 mm Avec 2 traverses bois sous le platelage. - entraxe interne: 800 mm- entraxe externe: 995 mm Un platelage est constitué de 2 demi-platelages (dimensions utiles demi-platelage: 1340*1100 mm)

VOIR LE PRODUIT

Kit protection d’échelle simple l.1150 x h.225 avec bastaing bois – 5101020

5101020 - Kit protection d'échelle simple L.1150 x H.225 mm composé de> 2 supports métalliques UPN L.100 x H.225 mm> 1 bastaing bois raboté L.1150 mm> 8 ancrages au solDimensions > L.1150 x H.225 mm> Poids : 36 kg Utilisation Cet ensemble permet de protéger les pieds d'échelle de rayonnage lourd P.1100 mm.

VOIR LE PRODUIT

Paire de lisses jaune palstar 2700 / 106 x 45 – 5200628

5200628 - Paire de lisses de rayonnage lourd Palstar 3 longueur 2700 mmCharge maxi : 2150 kgAvec 5 points d'ancrage sur le montant. (3 points pour la traction / 2 pour la compression). Connecteurs rivetés à chaque extrémité.Fournies avec 4 goupilles de sécurité.Section 106 x 45 mm.Poids total : 21,8 kg

VOIR LE PRODUIT

Echelle de rack à palette palstar 3 sbo 4 h.3500 x p.800 mm – 5201490

5201490 - Echelle de rack à palette modèle Palstar version 3 SBO 4 Montant en profilé galvanisé (largeur

VOIR LE PRODUIT

Echelle de rack à palette palstar 3 sbo 4 h.3500 x p.1000 mm – 5201524

5201524 - Echelle de rayonnage à palettes modèle SBO4 Palstar version 3 Montant en profilé galvanisé

VOIR LE PRODUIT

Echelle de rack à palette palstar 3 sbo 4 h.3500 x p.1100 mm – 5201541

5201541 - Echelle de palettier modèle Palstar version 3 SBO 4 Charge maxi par échelle : 11

VOIR LE PRODUIT

Rompu répartiteur de charge pour rack palette palstar p.1100 mm

Rompu répartiteur de charge profondeur 1100 mm.Charge admissible 1000 kg par paire. Vendu à l'unité.Utilisation Les rompus sont conseillés pour une installation avec les platelages aggloméré ou pour sécuriser les palettes de dimensions non normalisées. Ces rompus s'adaptent sur les racks à palettes Palstar profondeur 1100 mm.Le rompu répartiteur s'installe tous les L.900 mm environ.

VOIR LE PRODUIT

Platelage grillagé pour rayonnage lourd palstar maille 50 x 100 mm l.1340 x p.1100 mm – 5650161

5650161 - Platelage grillagé 1340x1100 pour rack à palettes Palstar. Fabrication en fil électrozingué de diamètre 5 mm.4 renforts Oméga double vague. Charge 1000 kg uniformément répartie.Maille de 50 x 100 mm.Dimensions > Longueur 1340 mm> Profondeur 1100 mm> Poids : 10.6 kg.

VOIR LE PRODUIT

Echelle rayonnage mi lourd gv4 h.1000 x p.1000 mm – 5712988

5712988 - Echelle 1000x1000 pour rayonnage mi lourd GV4Dimensions> Hauteur 1000 mm> Profondeur 1000 mm.> Poids : 8.9 kg.

VOIR LE PRODUIT

Echelle rayonnage mi lourd gv4 h.3000 x p.600 mm – 5713046

5713046 - Echelle 3000x600 pour rack stockage mi-lourd GV4Dimensions > Hauteur 3000 mm> Profondeur 600 mm.> Poids : 14 kg.

VOIR LE PRODUIT

Echelle rayonnage mi lourd gv4 h.2500 x p.1200 mm – 5713073

5713073 - Hauteur 2500 mmProfondeur 1200 mm.

VOIR LE PRODUIT

Longeron z rayonnage mi lourd gv4 l.2700 mm (la paire) – 5713133

5713133 - Paire de longerons L.2700 mm pour rayonnage mi lourd GV4Charge maxi 430 kgVendu par paire avec 4 goupilles de sécurité.Dimensions :> Lisse hors tout : 2700x30x74 mm> Poids : 12.7 kg

VOIR LE PRODUIT

Platelage aggloméré pour rayonnage mi lourd gv4 l.1150 x p.800 mm – 5713241

5713241 - Platelage en bois pour rack mi-lourd GV4 L.1150 x P.800 mmFabrication en bois aggloméré. Epaisseur 19 mmPoids : 11 kgUtilisation : Ce platelage s'installe sur rayonnage mi-lourd GV4 1150x800. Des traverses de renfort sont disponibles en option.

VOIR LE PRODUIT

Platelage aggloméré pour rayonnage mi lourd gv4 l.1850 x p.600 mm – 5713261

5713261 - Platelage en bois pour rack mi-lourd GV4 L.1850 x P.600 mmFabrication en bois aggloméré. Epaisseur 19 mmPoids : 13.32 kg.

VOIR LE PRODUIT

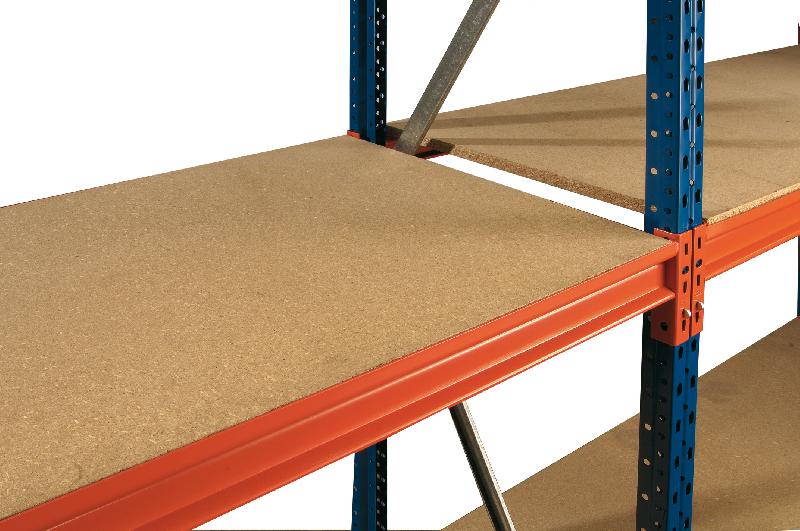

Platelage aggloméré pour rayonnage mi lourd gv4 l.2400 x p.500 mm – 5713274

5713274 - Platelage pour rack mi lourd GV4 L.2400 x P.500 mmFabrication en bois aggloméré épaisseur 19 mmPoids : 14.7 kgUtilisation : Ce platelage en bois s'adapte sur les longerons GV4 longueur 2400 mm.Le platelage permet de stocker des marchandises en vrac sur le rack mi-lourd GV4. L'utilisation de traverses en option permet d'augmenter la capacité de charge.

VOIR LE PRODUIT

Platelage aggloméré pour rayonnage mi lourd gv4 l.2700 x p.1000 mm – 5713285

5713285 - Platelage en bois pour rayonnage mi-lourd GV4 L.2700 x P.1000 mmFabrication en bois aggloméré. Epaisseur 19 mmPoids : 25.9 kg

VOIR LE PRODUIT

Paire de profils porte-pneus galvanisé l.1850 mm gv4 – 5713318

5713318 - Paire de profils porte-pneus galvanisé L.1500 mm Installation sur longerons Z de rayonnage GV4Vendu par paire. Dimensions > Longueur : 1750 mm > Epaisseur 1 mm Utilisation Les profils s'installent sur les longerons de rayonnage GV4 de section 64 ou 74 mm. Cet accessoire permet de transformer le rack GV4 en rayonnage porte-pneus. Grâce au profil, le pneu ne s'abîme pas pendant le stockage.

VOIR LE PRODUIT

Niveau supplémentaire rayonnage mi lourd gv4 l.1150 x p.600 mm – 5713435

5713435 - Niveau supplémentaire pour rayonnage GV4 composé de :> 2 longerons en Z longueur 1150 mm> 1 platelage aggloméré L.1150 x P. 600 mm épaisseur 19 mm.> 2 traverses de renfort. Charge maxi : 945 kg par niveau

VOIR LE PRODUIT

Niveau supplémentaire rayonnage mi lourd gv4 l.2250 x p.1000 mm – 5713548

5713548 - Niveau supplémentaire pour rayonnage GV4 composé de :> 2 longerons en Z longueur 2250 mm> 1 platelage aggloméré L.2250 x P. 1000 mm épaisseur 19 mm.> 2 traverses de renfort. Charge maxi : 660 kg par niveau

VOIR LE PRODUIT

Niveau supplémentaire rayonnage mi lourd gv4 l.1500 x p.1000 mm – 5713566

5713566 - Niveau supplémentaire rack GV4 composé de :> 2 longerons Z L. 1500 mm> 1 platelage aggloméré L. 1500 x P. 1000 mm épaisseur 19 mm.> 2 traverses de renforts Charge maxi : 700 kg.

VOIR LE PRODUIT

Montant h.1850 mm double face avec visserie pour rayonnage porte-barres horizontal – 7107902

7107902 - Hauteur 1850 mm.Perforés tous les 100 mm pour réglage des bras en hauteur.Réalisé en double C de 100 x 40 x 2 mm et assemblé avec un pied en U de 80 x 50 x 3 mm, épaulé de 2 goussets de 3 mm d'épaisseur.Profondeur à la base : 1300 mm.Possibilité de fixation au sol grâce à 2 sabots d'assise de 5 mm.Coloris noir.

VOIR LE PRODUIT

Niveau supplémentaire pour rayonnage Prorack – 60 x 200 x 11cm PROVOST – jaune acier 317070615

Niveau supplémentaire adaptable pour rayonnage mi-lourd Prorack 60 x 200 x 11cm 400kg par niveau Marque : Provost Couleur : yellow Matière : steel Délai de livraison : 2-14 jours ouvrés

VOIR LE PRODUIT

Recouvrements bois pour rayonnage tubulaire AXEL 100 x 70cm x5 PROVOST – marron Bois massif 340041238

- Rayonnage destiné à l'archivage. -Elément de départ : un élément suivant peut lui être rattaché afin d'agrandir la taille du rayonnage. -Rayonnage compact livré en boite carton. Montage facile sans vis ni boulons. -Chaque niveau peut supporter jusqu'à 1 Marque : Provost Couleur : brown Matière : Solid wood Délai de livraison : 5-12 jours ouvrés

VOIR LE PRODUIT

Échelle Centrale – 1700 à 2000 mm – L570 – Distform – l170- L- P57- h170- – 641094659257

Échelle Centrale - Distform Échelle Centrale - Distform Échelles centrale2 hauteurs : 1700 ou 2000 mm.Avec pieds réglables qui s'adaptent à tout type de sol.Fixations pour clayettes prévues tous les 150 mm.Profondeur: 570 mmLargeurs disponibles de 300 ou 400 mm... l170- L- P57- h170- Marque : Distform Délai de livraison : 15-30 jours ouvrés

VOIR LE PRODUIT

Tablettes pour rayonnage tubulaire AXEL 100 x 70cm x2 PROVOST – gris acier 340041208

Lot de tablettes pour rayonnage tubulaire AXEL. Marque : Provost Couleur : grey Matière : steel Délai de livraison : 2-7 jours ouvrés

VOIR LE PRODUIT

1 2 3 4 5 6 7 8 9

Comprendre les typologies de croisillon pour rayonnage

Croisillon rigide (barres/plat acier boulonnés) : tenue durable, idéal en rayonnage industriel sollicité (flux chariots, charges dynamiques).
Croisillon câble avec tendeurs : réglage fin de la tension, utile en réimplantation ou en rattrapage d’alignement.
Contreventement dorsal vs latéral : dorsal pour stabiliser la traverse au plan du fond, latéral pour brider une ligne d’échelles entière. On combine souvent les deux sur grandes hauteurs.

Dimensionner sans surcoût (ni sous-dimension)

Hauteur × profondeur × portée : plus la travée est haute et profonde, plus l’inertie requise du croisillon de rayonnage augmente.
Environnement : galvanisation/peinture époxy en milieu humide, agro, ou poussiéreux.
Compatibilité constructeur : embouts, entraxes et boulonnerie doivent correspondre au châssis d’échelle (éviter le multi-marques).
Charge et usage : trafic de chariots, picking des deux faces, fréquences de choc → prévoir renforts, butées arrière, ancrage au sol et contreventements supplémentaires si nécessaire.

Montage, réglage, inspection des croisillons pour rayonnage

Le croisillon pour rayonnage industriel se pose en X sur l’arrière (ou en latéral), boulonné sur montants via les trous dédiés. Serrez au couple prescrit, tendez les câbles (le cas échéant) jusqu’à suppression du jeu et vérifiez l’équerrage. Après implantation :

contrôle visuel périodique (déformations, boulons desserrés, corrosion),
présence des goupilles de sécurité sur traverses,
respect des hauteurs libres et de la plaque de charge.
Tout élément plié ou impacté se remplace (on ne redresse pas).

Pourquoi c’est stratégique ?

Stabilité : limite flambement, déversement et efforts latéraux.
Disponibilité : moins d’arrêts, meilleure tenue des niveaux.
Traçabilité : une ligne de croisillons de rayonnage standardisés simplifie maintenance et reconfigurations.

Quelques points à garder en tête

Croisillon câble ou barre ?
Barre/plat pour robustesse et faible maintenance, câble pour réglage rapide et retrofit.

Le croisillon suffit-il sans ancrage ?
Non : il complète, sans remplacer, l’ancrage et le contreventement global selon la notice fabricant.

Puis-je ouvrir le fond pour du picking double face ?
Oui, en privilégiant contreventements latéraux ou portiques de liaison et en validant la stabilité.

Compatibilité entre marques ?
À proscrire : une pièce non homologuée réduit la capacité et la conformité.
