Croisillon pour rayonnage

Croisillon pour rayonnage

Trouvez la meilleure offre : un seul formulaire, plusieurs devis de fournisseurs qualifiés pour vos solutions de stockage et rayonnages.

Trouver mon rayonnage

Le croisillon pour rayonnage (croix de contreventement, X-bracing, diagonales) rigidifie la travée en supprimant le “racking” latéral. Il maintient l’équerrage des échelles, protège les platelages et traverses de rayonnage, et prévient les basculements dus aux chocs chariots, aux vibrations ou à un chargement excentré. Pour un exploitant, c’est l’assurance d’une structure stable, d’un picking sécurisé et d’une conformité pérenne.

Découvrez aussi

Cornière pour rayonnage Goupille de sécurité pour rayonnage Grillage pour rayonnage Lisse de rayonnage Tablette de rayonnage Traverse de rayonnage

1578 produits

Echelle de rayonnage mi lourd gv3 h.3028 x p.700 mm – 1790017

1790017 - Echelle de rayonnage GV3 dimensions H.3028 x P.700 mmLes échelles galvanisées GV3 sont livrées assemblées.Charge maxi : 3600 kg. (charge par échelle)Composez votre rayonnage mi lourd en choisissant en complément des tablettes GV3 profondeur 700 mm.Dimensions :> Profondeur 700 mm> Hauteur 3028 mm> Poids : 13.04 kg.

VOIR LE PRODUIT

Tablette de rayonnage mi lourd gv3 l.1800 x p.700 mm charge 530 kg – 1790111

1790111 - Niveau tablettes supplémentaire 1800x700 composé de :> 2 longerons métalliques> Dessus tablette pleine composé de 6 tôles 300x700Charge maxi : 530 kgDimensions> L.1800 x P.700 mm> Poids : 14 kg.

VOIR LE PRODUIT

Bac modulaire avec séparateur l.600 x p.400 mm – 1820699

1820699 - Niveau casier picking L.600x400 composé de > 2 bacs modulaires L.300 mm> 3 séparateurs H. 114 / 180 mm > 2 longerons L.600 mm Caractéristiques techniques > Charge maxi : 180 kg / niveauDimensions > L.600 x P.400 mm Domaines d'utilisation Ce niveau s'installe sur un rayonnage Galvastar et permet d'installer une vasque sur laquelle vous pouvez installer des séparateurs. Ce niveau permet d'organiser le stockage de petites pièces et fournitures.

VOIR LE PRODUIT

Echelle rayonnage alimentaire h.2050 x p.500 mm – 1900006

1900006 - Dimensions : H. 2050 x P. 500 mm pour 5 niveaux

VOIR LE PRODUIT

Tablette rayonnage alimentaire l.1010 x p.560 mm – 1900022

1900022 - Longueur utile 1010 mm Profondeur 560 mm

VOIR LE PRODUIT

Tablette plastique bleu ajourée l.900 x p.320 mm pour rayonnage galvaplast – 1900103

1900103 - Longueur 900 mmProfondeur 320 mmCharge par tablette : 130 kg

VOIR LE PRODUIT

Tablette plastique bleu ajourée l.1800 x p.320 mm pour rayonnage galvaplast – 1900112

1900112 - Longueur 1800 mmProfondeur 320 mmCharge par tablette : 140 kg

VOIR LE PRODUIT

Tablette plastique noir ajourée l.1200 x p.500 mm pour rayonnage galvaplast ecogreen – 1900123

1900123 - Niveau tablette en plastique ajouré 1200x500 pour rayonnage Ecogreen Galvaplast composé de :> Dessus en plastique (polyéthylène Haute Densité) recyclable> 2 longerons (à fixer sur le montant des échelles). Coloris Noir.Charge maxi par niveau : 180 kgDimensions > L.1200 x P.500> Poids : 2.36 kg.

VOIR LE PRODUIT

Tablette plastique bleu ajourée l.1050 x p.400 mm pour rayonnage galvaplast – 1900137

1900137 - Niveau tablettes rayonnage Galvaplast 1050x400 constitué de> 2 longerons métalliques longueur 1050 mm.> 3 dessus plastiques format 300x400 + 1 dessus 150x400. Caractéristiques > Charge par tablette : 155 kg> Dessus plastiques ajourés coloris BleuDimensions > Longueur 1050 mm> Profondeur 400 mm

VOIR LE PRODUIT

Tablette plastique bleu ajourée l.1350 x p.320 mm pour rayonnage galvaplast – 1900150

1900150 - Niveau tablette en plastique ajouré 1350x320 pour rayonnage Ecogreen Galvaplast composé de :> 2 longerons (à fixer sur le montant des échelles). > Dessus plastique en polyéthylène HD recyclableColoris BleuCharge maxi par niveau : 180 kgDimensions > L.1350 x P.320 mm> Poids : 2.23 kg.

VOIR LE PRODUIT

Tablette plastique bleu ajourée l.600 x p.500 mm pour rayonnage galvaplast – 1900159

1900159 - Niveau tablette en plastique ajouré 600x500 pour rayonnage Ecogreen Galvaplast composé de :> 2 longerons (à fixer sur le montant des échelles). > Dessus plastique en polyéthylène HD recyclableColoris BleuCharge maxi par niveau : 200 kgDimensions > L.600 x P.500 mm> Poids : 542 g.

VOIR LE PRODUIT

Tablette plastique bleu ajourée l.1200 x p.600 mm pour rayonnage galvaplast – 1900172

1900172 - Niveau tablette gamme rayonnage Galvaplast composé avec :> 2 longerons en métal L.1200 mm > 4 dessus tablettes en plastique perforé. Coloris BleuCharge par tablette : 180 kgDimensions L.1200x P.600 mmPoids : 3.28 kg.

VOIR LE PRODUIT

Bâti vide pour rack de rangement 9 postes 85/88 litres – 2702761

2702761 - Rack de stockage modèle 9 postes équipé avec > Structure métallique avec socle.> 9 caisses plastique volume 85 litres. Dimensions caisse : H. 300 x L. 450 x P. 630 mm.Charge maxi : Maximum de 3 racks de rangement superposables> Charge maxi de 1800 kg par rack et 200 kg par boxDimensions> Hors tout structure : H. 1180 x L. 1670 x P. 660 mm.> Poids total : 149 kg.

VOIR LE PRODUIT

Paire de guides support pour rayonnage tr p.400 mm – 4tr2722

4TR2722 - Paire de guides support pour le stockage de caisses plastiques 400x300Adaptable sur rayonnage gamme TRGuides en acier galvanisé. Charge maxi : 50 kg. Dimensions > P.400 mm> Poids : 1.3 kg.

VOIR LE PRODUIT

Platelage métallique plein pour rayonnage lourd palstar l.2700 x p.800 mm – 5100622

5100622 - Platelage constitué de 9 tablettes largeur 300.Longueur 2700 mmProfondeur 800 mmCharge 900 kg/m² uniformément répartie.Tablettes métalliques à têtes aplaties venant s'insérer dans la fente de la lisse.

VOIR LE PRODUIT

Platelage aggloméré pour rayonnage lourd palstar l.1800 x p.800 mm – 5100655

5100655 - Epaisseur 28 mm Longueur 1800 mmProfondeur 800 mmUtiliser des rompus répartiteurs pour augmenter votre capacité de charge du rayonnage.4 taquets sont conseillés pour maintenir le platelage sur les lisses.

VOIR LE PRODUIT

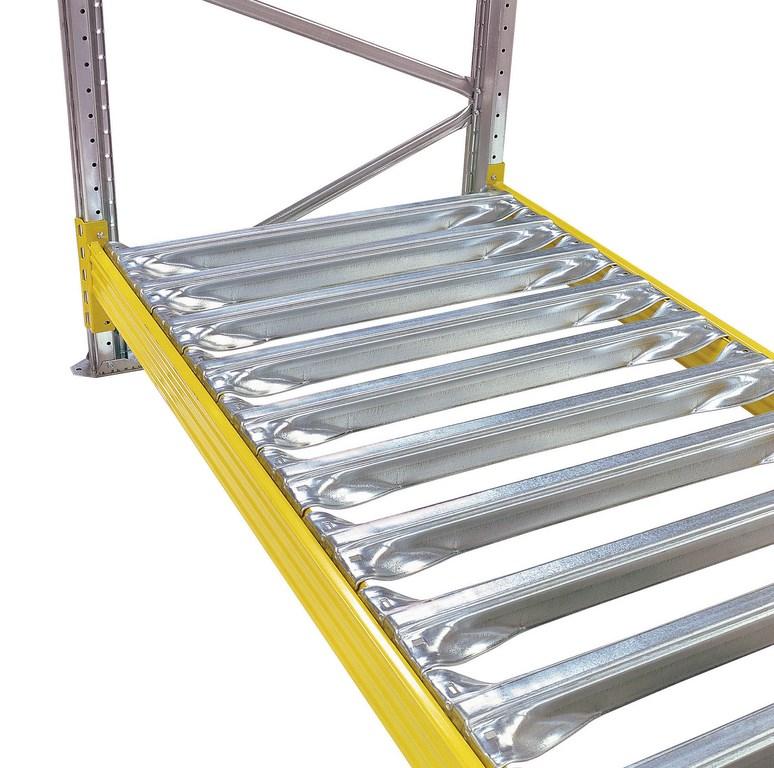

Platelage métallique claire voie pour rayonnage lourd palstar l.2700 x p.1000 mm – 5100725

5100725 - Platelage à claire voie constitué de 16 rompus métalliques largeur 50 mm répartiteurs de charge.Longueur 2700 mmProfondeur 1000 mmEntièrement galvanisé.Poids : 28,80 kg

VOIR LE PRODUIT

Platelage aggloméré ép.28 pour rayonnage lourd palstar sb l.1800 x p.1100 mm – 5100769

5100769 - Epaisseur 28 mmLongueur 1800 mmProfondeur 1100 mmUtiliser des rompus répartiteurs pour augmenter votre capacité de charge du rayonnage.4 taquets sont conseillés pour maintenir le platelage sur les lisses.

VOIR LE PRODUIT

Platelage bois plein pour rayonnage lourd palstar l.2200 x p.800 mm – 5100854

5100854 - Epaisseur 27 mmLongueur 2200 mmProfondeur 800 mmPlatelage réalisé en lames de sapin accollées.

VOIR LE PRODUIT

Platelage bois claire voie pour rayonnage lourd palstar l.3300 x p.1100 mm – 5100904

5100904 - Platelage bois à claire-voie 3300 x 1100 épaisseur 27 mmFabrication réalisée en lames de bois sapin.Composé de 3 platelages 1100x1100 Dimensions> Longueur 3300 mm x Profondeur 1100 mm> Poids : 57 kg.

VOIR LE PRODUIT

Platelage bois plein pour rayonnage lourd palstar l.1800 x p.1100 mm – 5100963

5100963 - Epaisseur 27 mmLongueur 1800 mmProfondeur 1100 mmPlatelage réalisé en lames de sapin accollées.

VOIR LE PRODUIT

Support bastaing central hea h.445 mm – 5100978

5100978 - Support bastaing HEA Central H.445 mmFixation rapide au sol grâce à une platine de 200 x 200 mm.Finition peinture époxy jaune RAL 1021.Livrés avec 4 ancrages Ø 12 mm.Dimensions > Hors tout : L.100 x H.445 mmDomaines d'utilisation L'installation de bastaings permet de protéger et assurer la longévité de vos installations de racks à palettes. Ce support central s'installe au sol et permet l'installation de bastaings H.445 mm.

VOIR LE PRODUIT

Paire de lisses jaune palstar 2200 / 106 x 45 – 5200620

5200620 - Paire de lisses de rayonnage lourd Palstar 3 longueur 2200 mmCharge maxi : 3000 kgSection 106 x 45 mm.Avec 5 points d'ancrage sur le montant. (3 points pour la traction / 2 pour la compression). Connecteurs rivetés à chaque extrémité.Fournies avec 4 goupilles de sécurité.

VOIR LE PRODUIT

Echelle de rack à palette palstar 3 sbo 4 h.2500 x p.800 mm – 5201488

5201488 - Echelle pour rack à palette modèle Palstar version 3 SBO 4 Montant en profilé galvanisé (largeur

VOIR LE PRODUIT

Echelle de rack à palette palstar 3 sbo 4 h.2500 x p.1000 mm – 5201522

5201522 - Echelle pour rayonnage à palette modèle Palstar version 3 SBO 4 Montant en profilé galvanisé

VOIR LE PRODUIT

Echelle de rack à palette palstar 3 sbo 4 h.2500 x p.1100 mm – 5201539

5201539 - Echelle de palettier modèle Palstar version 3 SBO 4 > Charge maxi par échelle : 11 tonnes.>

VOIR LE PRODUIT

Paire de lisses galva palstar 3600 / 140 x 45 – 5202398

5202398 - Lisses L3600 mm pour racks à palettes lourd gamme Palstar 3 (vendues par paire) Section 140 x 45 mm avec connecteurs soudés. Charge maxi : 3400 kg par paireFinition peinture Epoxy coloris Jaune RAL1004. Points forts > Nombreux points d'ancrage sur l'échelle. (3 points pour la traction / 2 pour la compression). > Fournies avec 4 goupilles de sécurité.

VOIR LE PRODUIT

Platelage grillagé pour rayonnage lourd palstar maille 50 x 100 mm l.880 x p.1100 mm – 5650159

5650159 - Platelage grillagé 880x1100 pour rayonnage lourd Palstar. > 3 renforts de charge Oméga double vague. > Maille 50 x 100 mm en fil électrozingué diamètre 5 mm.Charge 800 kg (uniformément répartie) Dimensions > Longueur 880 mm> Profondeur 1100 mm> Poids : 8.58 kg.Il est possible d'installer des butées stop-palettes sur les lisses de racks en complément de ce platelage grillagé L. 880 mm.

VOIR LE PRODUIT

Module caillebotis pour rayonnage lourd l.3300 x p.1100 mm – 5650563

5650563 - Module caillebotis P.1100 mm pour lisses L.3300 mm, composé de :> 3 modules caillebotis L.1080*P.1100 mm> Maille 66 x 99 mm> Charge 1500 kg par niveau de L.3300 mm (Les charges réparties par niveau s'entendent NON REPRISES PAR LES LISSES et stockées sur une palette 'Europe' (ou surface d'appui équivalente)> Renforts intégrés qui empèchent le glissement> En acier galvanisé à chaudDimensions > Longueur totale 3240 mm (3 x 1080 mm)> Profondeur 1100 mm> Poids : 47.40 kg.

VOIR LE PRODUIT

Echelle rayonnage mi lourd gv4 h.2000 x p.600 mm – 5713044

5713044 - Echelle 2000x600 pour rayonnage mi lourd GV4Dimensions > Hauteur 2000 mm> Profondeur 600 mm.> Poids : 9.5 kg.

VOIR LE PRODUIT

1 11 12 13 14 15 16 17 18 19

Comprendre les typologies de croisillon pour rayonnage

Croisillon rigide (barres/plat acier boulonnés) : tenue durable, idéal en rayonnage industriel sollicité (flux chariots, charges dynamiques).
Croisillon câble avec tendeurs : réglage fin de la tension, utile en réimplantation ou en rattrapage d’alignement.
Contreventement dorsal vs latéral : dorsal pour stabiliser la traverse au plan du fond, latéral pour brider une ligne d’échelles entière. On combine souvent les deux sur grandes hauteurs.

Dimensionner sans surcoût (ni sous-dimension)

Hauteur × profondeur × portée : plus la travée est haute et profonde, plus l’inertie requise du croisillon de rayonnage augmente.
Environnement : galvanisation/peinture époxy en milieu humide, agro, ou poussiéreux.
Compatibilité constructeur : embouts, entraxes et boulonnerie doivent correspondre au châssis d’échelle (éviter le multi-marques).
Charge et usage : trafic de chariots, picking des deux faces, fréquences de choc → prévoir renforts, butées arrière, ancrage au sol et contreventements supplémentaires si nécessaire.

Montage, réglage, inspection des croisillons pour rayonnage

Le croisillon pour rayonnage industriel se pose en X sur l’arrière (ou en latéral), boulonné sur montants via les trous dédiés. Serrez au couple prescrit, tendez les câbles (le cas échéant) jusqu’à suppression du jeu et vérifiez l’équerrage. Après implantation :

contrôle visuel périodique (déformations, boulons desserrés, corrosion),
présence des goupilles de sécurité sur traverses,
respect des hauteurs libres et de la plaque de charge.
Tout élément plié ou impacté se remplace (on ne redresse pas).

Pourquoi c’est stratégique ?

Stabilité : limite flambement, déversement et efforts latéraux.
Disponibilité : moins d’arrêts, meilleure tenue des niveaux.
Traçabilité : une ligne de croisillons de rayonnage standardisés simplifie maintenance et reconfigurations.

Quelques points à garder en tête

Croisillon câble ou barre ?
Barre/plat pour robustesse et faible maintenance, câble pour réglage rapide et retrofit.

Le croisillon suffit-il sans ancrage ?
Non : il complète, sans remplacer, l’ancrage et le contreventement global selon la notice fabricant.

Puis-je ouvrir le fond pour du picking double face ?
Oui, en privilégiant contreventements latéraux ou portiques de liaison et en validant la stabilité.

Compatibilité entre marques ?
À proscrire : une pièce non homologuée réduit la capacité et la conformité.
