Le croisillon pour rayonnage (croix de contreventement, X-bracing, diagonales) rigidifie la travée en supprimant le “racking” latéral. Il maintient l’équerrage des échelles, protège les platelages et traverses de rayonnage, et prévient les basculements dus aux chocs chariots, aux vibrations ou à un chargement excentré. Pour un exploitant, c’est l’assurance d’une structure stable, d’un picking sécurisé et d’une conformité pérenne.

Découvrez aussi

Cornière pour rayonnage Goupille de sécurité pour rayonnage Grillage pour rayonnage Lisse de rayonnage Tablette de rayonnage Traverse de rayonnage

1578 produits

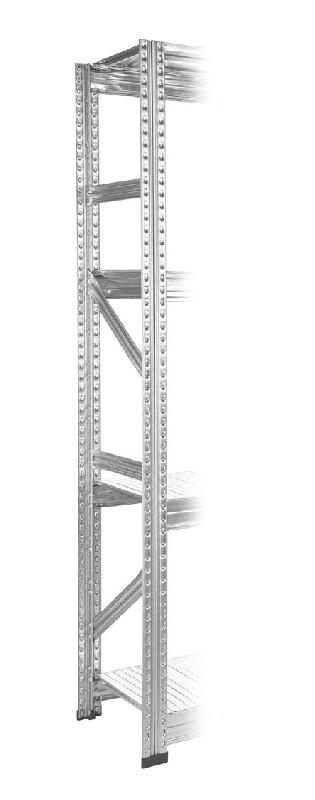

Echelle de rayonnage mi lourd gv3 h.2500 x p.800 mm – 1790012

1790012 - Echelle galvanisé GV3 dimensions H.2500 x P.800 mmLes échelles GV3 sont livrées assemblées.Charge maxi : 3600 kg. (charge par échelle)Composez votre rayonnage mi lourd en choisissant en complément des tablettes GV3 profondeur 800 mm.Dimensions :> Profondeur 800 mm> Hauteur 2500 mm> Poids : 10.92 kg.

VOIR LE PRODUIT

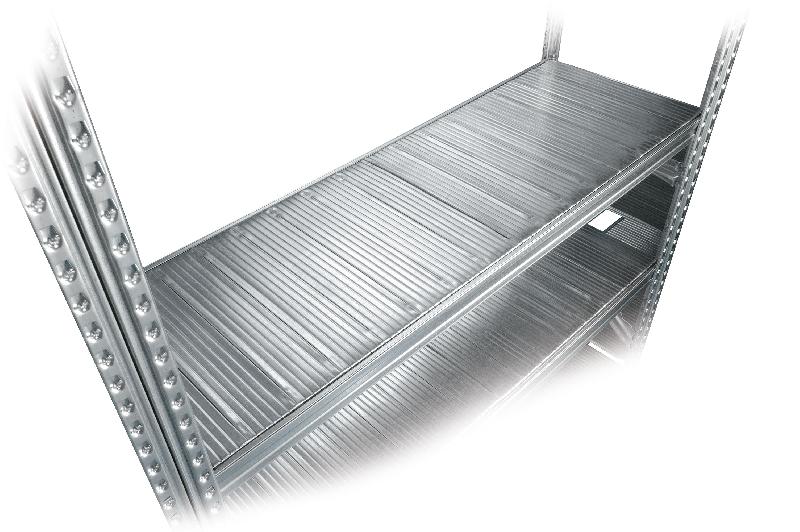

Tablette de rayonnage mi lourd gv3 l.1500 x p.800 mm charge 640 kg – 1790108

1790108 - Niveau tablettes supplémentaire 1500x800 composé de :> 2 longerons métalliques> Dessus tablette composé de 5 tôles pleines 300x800Charge maxi : 640 kgDimensions> L.1500 x P.800 mm> Poids : 11 kg.

VOIR LE PRODUIT

Porte-étiquette avec adhésifs pour tablette l.1050 mm rayonnage galvastar – 1799351

1799351 - Porte-étiquette longueur 950 mm composé de > Protection plastique PVC anti-reflet. > 2 adhésifs double face A installer sur les tablettes L.1050 mm de rayonnage GalvastarLivré sans létiquette.Dimensions> Hauteur 40 mm.> Longueur 950 mm. Information Il convient de dégraisser le longeron avant de coller le porte-étiquette.

VOIR LE PRODUIT

Echelle rayonnage alimentaire h.1750 x p.500 mm – 1900001

1900001 - Dimensions : H. 1750 x P. 500 mm pour 4 niveaux

VOIR LE PRODUIT

Tablette rayonnage alimentaire l.808 x p.560 mm – 1900017

1900017 - Longueur utile 808 mm Profondeur 560 mm

VOIR LE PRODUIT

Tablette rayonnage alimentaire l.1412 x p.500 mm – 1900031

1900031 - Longueur utile 1412 mm Profondeur 500 mm

VOIR LE PRODUIT

Tablette plastique bleu ajourée l.1500 x p.320 mm pour rayonnage galvaplast – 1900109

1900109 - Niveau tablettes rayonnage Galvaplast 1500x320 constitué de> 2 longerons métalliques longueur 1500 mm.> 5 dessus plastiques format 300x320Caractéristiques > Charge par tablette : 205 kg> Dessus plastiques ajourés coloris BleuDimensions > Longueur 1500 mm> Profondeur 320 mm

VOIR LE PRODUIT

Tablette plastique noir ajourée l.900 x p.500 mm pour rayonnage galvaplast ecogreen – 1900120

1900120 - Niveau tablette en plastique ajouré 900x500 pour rayonnage Ecogreen Galvaplast composé de :> 2 longerons (à fixer sur le montant des échelles). > Dessus plastique en polyéthylène HD recyclableColoris Noir.Charge maxi par niveau : 130 kgDimensions > L.900 x P.500 mm> Poids : 1.77 kg.

VOIR LE PRODUIT

Tablette plastique noir ajourée l.1800 x p.400 mm pour rayonnage galvaplast ecogreen – 1900128

1900128 - Niveau tablette en plastique ajouré 1800x400 pour rayonnage Ecogreen Galvaplast composé de :> Dessus en plastique (polyéthylène Haute Densité) recyclable> 2 longerons (à fixer sur le montant des échelles). Coloris Noir.Charge maxi par niveau : 140 kgDimensions > L.1800 x P.400 mm > Poids : 4.33 kg.

VOIR LE PRODUIT

Tablette plastique noir ajourée l1350 x p.320 mm pour rayonnage galvaplast ecogreen – 1900147

1900147 - Niveau tablette en plastique ajouré 1350x320 pour rayonnage Ecogreen Galvaplast composé de :> 2 longerons (à fixer sur le montant des échelles). > Dessus plastique en polyéthylène HD recyclableColoris Noir.Charge maxi par niveau : 180 kgDimensions > L.1350 x P.320 mm> Poids : 2.23 kg.

VOIR LE PRODUIT

Tablette plastique noir ajourée l.600 x p.500 mm pour rayonnage galvaplast – 1900155

1900155 - Niveau tablette en plastique ajouré 600x500 pour rayonnage Ecogreen Galvaplast composé de :> 2 longerons (à fixer sur le montant des échelles). > Dessus plastique en polyéthylène HD recyclableColoris Noir.Charge maxi par niveau : 200 kgDimensions > L.600 x P.500 mm> Poids : 542 g.

VOIR LE PRODUIT

Tablette plastique noir ajourée l.1800 x p.600 mm pour rayonnage galvaplast ecogreen – 1900168

1900168 - Niveau tablette en plastique ajouré 1800x600 pour rayonnage Ecogreen Galvaplast composé de :> Dessus en plastique (polyéthylène Haute Densité) recyclable> 2 longerons (à fixer sur le montant des échelles). Coloris Noir.Charge maxi par niveau : 140 kgDimensions > L.1800 x P.600 mm > Poids : 6 kg.

VOIR LE PRODUIT

Bâti vide pour rack de rangement 20 postes 27/28 litres – 2702731

2702731 - Rack de rangement complet 20 postes pour bacs 27 litres équipé avec > 20 bacs plastiques CP

VOIR LE PRODUIT

Diagonale de stabilité pour rayonnage tr l.300 x p.500 mm – 4tr2216

4TR2216 - Diagonale de stabilité pour rayonnage TRPour rayonnage H. 2010 mm uniquementUtilisation Cet accessoire s'installe tous les 3 doubles élements pour stabiliser les rayonnages TR hauteur 2010 mm.

VOIR LE PRODUIT

Ancrage au sol diamètre 10 pour échelle rack palstar – 5100405

5100405 - Ancrage pour fixation racks à palettes Palstar dans sol béton.Cheville d'ancrage M10x80 4 fixations obligatoires par échelle de rack. Dimensions > Diamètre 10 mm> Longueur 80 mmUtilisation Cet accessoire permet d'effectuer un ancrage mécanique pour les échelles de racks à palettes Palstar. L'ancrage est à effectuer dans la dalle béton de votre entrepôt. Si vous avez besoin de conseils sur l'ancrage de vos rayonnages à palettes, demandez conseils à votre conseiller Setam.

VOIR LE PRODUIT

Platelage métallique plein pour rayonnage lourd palstar l.2700 x p.1100 mm – 5100645

5100645 - Platelage constitué de 9 tablettes largeur 300Longueur 2700 mmProfondeur 1100 mmCharge 900 kg/m² uniformément répartie.Tablettes métalliques à têtes aplaties venant s'insérer dans la fente de la lisse.

VOIR LE PRODUIT

Platelage métallique claire voie pour rayonnage lourd palstar l.3500 x p.800 mm – 5100710

5100710 - Platelage à claire voie constitué de 21 rompus métalliques largeur 50 mm répartiteurs de charge.Longueur 3500 mmProfondeur 800 mmEntièrement galvanisé.

VOIR LE PRODUIT

Platelage métallique claire voie pour rayonnage lourd palstar l.3600 x p.1100 mm – 5100735

5100735 - Platelage à claire-voie métallique pour rack 3600 x 1100Réalisé avec 22 rompus métalliques largeur 50 mm Rompu répartiteur de charge.Entièrement galvanisé.Dimensions > Longueur 3600 mm x Profondeur 1100 mm> Poids : 25 kg

VOIR LE PRODUIT

Platelage bois claire voie pour rayonnage lourd palstar l.2700 x p.800 mm – 5100805

5100805 - Platelage claire-voie 2700x800 épaisseur 27 mmRéalisé en lames de sapin.Dimensions > Longueur 2700 mm x Profondeur 800 mm> Poids : 32 kg

VOIR LE PRODUIT

Platelage bois claire voie pour rayonnage lourd palstar l.2200 x p.1000 mm – 5100889

5100889 - Epaisseur 27 mmLongueur 2200 mmProfondeur 1000 mmPlatelage claire-voie réalisé en lames de sapin.

VOIR LE PRODUIT

Platelage bois claire voie pour rayonnage lourd palstar l.3600 x p.1100 mm – 5100947

5100947 - Platelage en bois à claire-voie pour niveau 3600x1100 > Fabrication réalisée avec des lames de sapin> Assemblage des lames par pointes rivetés> Poids total : 62 kg.Platelage épaisseur 27 mm pour rack Palstar composé de> 4 x platelages L.890 x P.1100 mm

VOIR LE PRODUIT

Support bastaing upn d’extrémité h.225 mm – 5100972

5100972 - Support bastaing UPN d'extrémité H.225 mmFixation rapide au sol grâce à une platine de 200 x 200 mm.Finition peinture époxy jaune RAL 1021.Livrés avec 4 ancrages Ø 12 mm.Dimensions > Hors tout : L.100 x H.225 mm> Poids : 5.3 kg. Domaines d'utilisation L'installation de bastaings permet de protéger et assurer la longévité de vos installations de racks à palettes. Ce support s'installe sur les extrémités du rayonnage. Un support central est également disponible.

VOIR LE PRODUIT

Kit protection d’échelle double l.2450 x h.445 avec bastaing bois – 5101023

5101023 - Ensemble de protection d'échelle double L.2450 x H.445 mm composé de> 2 supports métalliques UPN L.100 x H.445 mm> 2 bastaings en bois raboté L.2450 mm> 8 ancrages au solDimensions > L.2450 x H.445 mm> Poids : 65 kg

VOIR LE PRODUIT

Paire de lisses galva palstar 2700 / 140 x 45 – 5200810

5200810 - Lisses L2700 mm pour racks à palettes gamme Palstar 3 (vendues par paire) Charge maxi : 3400 kg (par paire)Section 140 x 45 mm.Fournies avec 4 goupilles de sécurité.Finition galvaniséePoints forts > Connecteurs soudés> Avec 5 points d'ancrage sur le montant. (3 points pour la traction / 2 pour la compression). > Lisse galvanisée = économie

VOIR LE PRODUIT

Echelle de rack à palette palstar 3 sbo 4 h.5000 x p.800 mm – 5201493

5201493 - Echelle de rack à palette modèle Palstar version 3 SBO 4 Montant en profilé galvanisé (largeur

VOIR LE PRODUIT

Echelle de rack à palette palstar 3 sbo 4 h.5000 x p.1000 mm – 5201527

5201527 - Echelle de rayonnage à palettes modèle SBO4 Palstar version 3 Montant en profilé d'acier

VOIR LE PRODUIT

Echelle de rack à palette palstar 3 sbo 4 h.5000 x p.1100 mm – 5201544

5201544 - Echelle de palettier modèle Palstar version 3 SBO 4 Charge maxi par échelle : 11

VOIR LE PRODUIT

Platelage grillagé pour rayonnage lourd palstar l.880 x p.1000 mm – 5650150

5650150 - Platelage métallique grillagé 880x1000 pour rayonnage lourd Palstar. > 3 renforts de charge Oméga double vague. > Maille 50 x 100 mm en fil électrozingué diamètre 5 mm.Charge 800 kg (uniformément répartie) Dimensions > Longueur 880 mm> Profondeur 1000 mm> Poids : 7.82 kg.Il est possible d'installer des butées stop-palettes en complément de ce platelage grillagé L. 880 mm.

VOIR LE PRODUIT

Module caillebotis pour rayonnage lourd l.1800 x p.1100 mm – 5650560

5650560 - Module caillebotis P.1100 mm pour lisses L.1800 mm, composé de :> 2 modules caillebotis L.880*P.1100 mm> Maille 66 x 99 mm> Charge 1000 kg par niveau de L.1800 mm (Les charges réparties par niveau s'entendent NON REPRISES PAR LES LISSES et stockées sur une palette 'Europe' (ou surface d'appui équivalente) > Renforts intégrés qui empèchent le glissement> En acier galvanisé à chaudDimensions > Longueur totale 1760 mm (2 x 880 mm)> Profondeur 1100 mm> Poids : 19 kg.

VOIR LE PRODUIT

Echelle rayonnage mi lourd gv4 h.2000 x p.500 mm – 5713037

5713037 - Echelle 2000x500 pour rayonnage mi lourd GV4Dimensions > Hauteur 2000 mm> Profondeur 500 mm.> Poids : 9.3 kg.

VOIR LE PRODUIT

1 11 12 13 14 15 16 17 18 19

Comprendre les typologies de croisillon pour rayonnage

Croisillon rigide (barres/plat acier boulonnés) : tenue durable, idéal en rayonnage industriel sollicité (flux chariots, charges dynamiques).
Croisillon câble avec tendeurs : réglage fin de la tension, utile en réimplantation ou en rattrapage d’alignement.
Contreventement dorsal vs latéral : dorsal pour stabiliser la traverse au plan du fond, latéral pour brider une ligne d’échelles entière. On combine souvent les deux sur grandes hauteurs.

Dimensionner sans surcoût (ni sous-dimension)

Hauteur × profondeur × portée : plus la travée est haute et profonde, plus l’inertie requise du croisillon de rayonnage augmente.
Environnement : galvanisation/peinture époxy en milieu humide, agro, ou poussiéreux.
Compatibilité constructeur : embouts, entraxes et boulonnerie doivent correspondre au châssis d’échelle (éviter le multi-marques).
Charge et usage : trafic de chariots, picking des deux faces, fréquences de choc → prévoir renforts, butées arrière, ancrage au sol et contreventements supplémentaires si nécessaire.

Montage, réglage, inspection des croisillons pour rayonnage

Le croisillon pour rayonnage industriel se pose en X sur l’arrière (ou en latéral), boulonné sur montants via les trous dédiés. Serrez au couple prescrit, tendez les câbles (le cas échéant) jusqu’à suppression du jeu et vérifiez l’équerrage. Après implantation :

contrôle visuel périodique (déformations, boulons desserrés, corrosion),
présence des goupilles de sécurité sur traverses,
respect des hauteurs libres et de la plaque de charge.
Tout élément plié ou impacté se remplace (on ne redresse pas).

Pourquoi c’est stratégique ?

Stabilité : limite flambement, déversement et efforts latéraux.
Disponibilité : moins d’arrêts, meilleure tenue des niveaux.
Traçabilité : une ligne de croisillons de rayonnage standardisés simplifie maintenance et reconfigurations.

Quelques points à garder en tête

Croisillon câble ou barre ?
Barre/plat pour robustesse et faible maintenance, câble pour réglage rapide et retrofit.

Le croisillon suffit-il sans ancrage ?
Non : il complète, sans remplacer, l’ancrage et le contreventement global selon la notice fabricant.

Puis-je ouvrir le fond pour du picking double face ?
Oui, en privilégiant contreventements latéraux ou portiques de liaison et en validant la stabilité.

Compatibilité entre marques ?
À proscrire : une pièce non homologuée réduit la capacité et la conformité.
